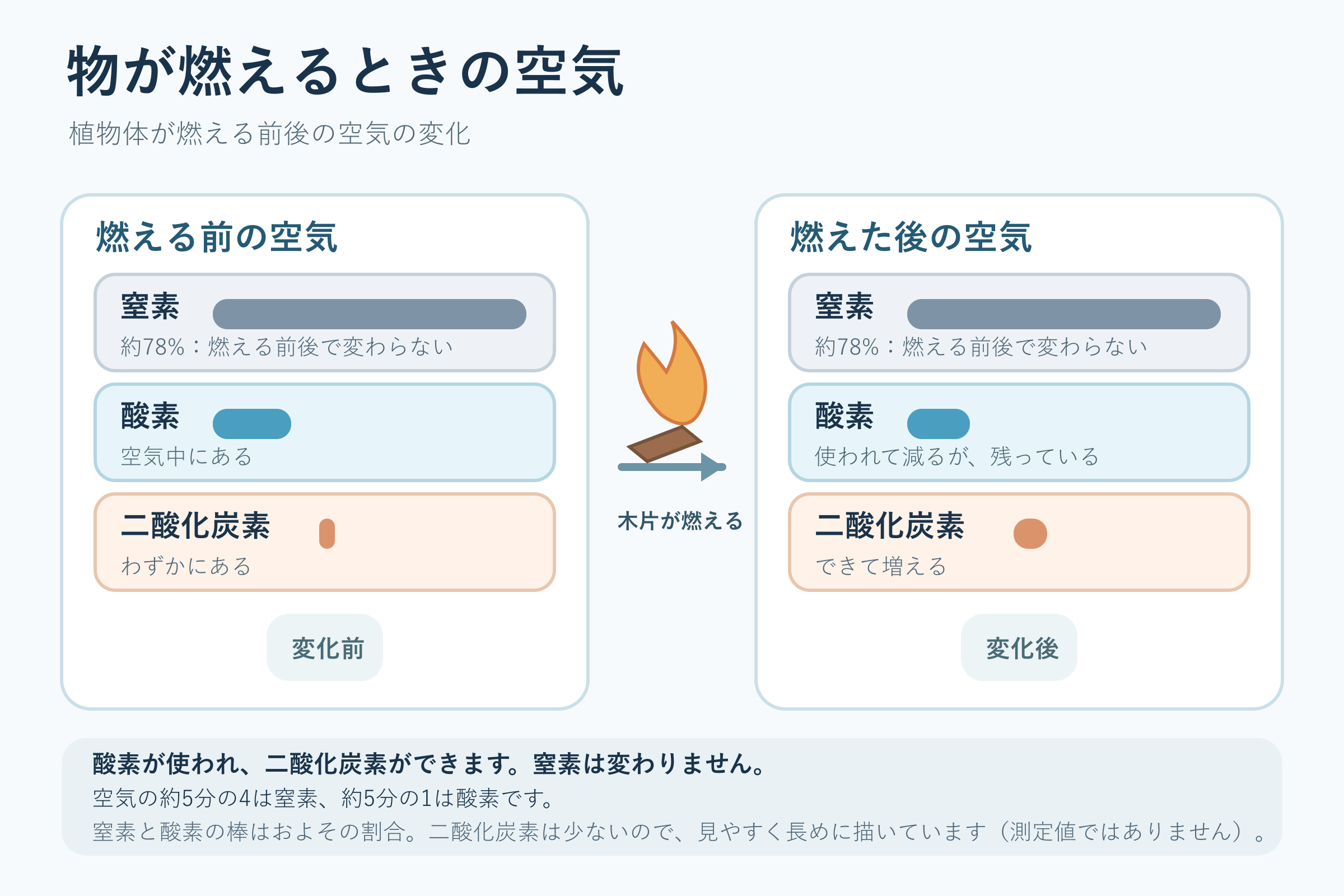

物が燃えるときの空気(小学校6年理科「燃焼の仕組み」の図)

横にして見てください。2本の指で拡大できます。

物が燃えるときの空気(小学校6年理科「燃焼の仕組み」の図)

素材について

植物体が燃える前後の空気を比べ、酸素が減り二酸化炭素が増える一方、窒素は変わらないことを示す模式図です。

小学校6年理科「燃焼の仕組み」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の「燃える前の空気」と右の「燃えた後の空気」は、窒素・酸素・二酸化炭素の同じ3段で、中央の「木片が燃える」の矢印でつながっています。
  • 窒素の棒は左右で同じ長さで、「約78%:燃える前後で変わらない」と書いてあります。
  • 酸素の棒は右のほうが短く、「使われて減るが、残っている」とあります。なくなったのではありません。
  • 二酸化炭素の棒は右のほうが大きく、「できて増える」とあります。
  • 棒は、窒素と酸素はおよその割合で、二酸化炭素は少ないので長めに描いています。測定値ではありません。

授業での使い方

燃焼前後の空気を調べる実験結果から、使われた気体とできた気体を考えるときに使います。

「物が燃えると、空気はどうなるのだろう」と問い、燃えた後の気体について予想を出させます。実験で酸素・二酸化炭素の割合を調べた結果を、この図の3段に書き込んで整理させます。まとめでは、下の「酸素が使われ、二酸化炭素ができます。窒素は変わりません。」を、棒の長さの変化を指して自分のことばで説明させます。

発問の例

  • 燃える前と後で、棒の長さがちがうのは、どの気体かな。
  • 燃えた後の空気に、酸素は残っているかな。
  • 窒素は、燃える前と後でどうなっているかな。

つまずきやすい点

  • 酸素がすべて使われてなくなると考える子どもがいます。右の酸素の棒が短くなっても、「残っている」と書いてあることを指して確かめます。
  • 二酸化炭素の棒は長めに描いてあります。酸素の減った長さと二酸化炭素の増えた長さを見比べて、量の関係を読み取らないようにします。比べるのは、同じ気体の左右の変化です。
  • 空気を酸素だけと考える子どもには、約5分の4が窒素であることを、窒素の段で確かめます。

ほかの学習とのつながり

「酸素と二酸化炭素の調べ方」では、気体検知管と石灰水で燃える前後の空気を調べる方法を学ぶので、その結果をこの図に整理できます。「呼吸と肺」では二酸化炭素が増えた空気を吐くことを、「生物と空気・水の関わり」では酸素と二酸化炭素の出入りを学びます。中2の「酸化と還元」では、酸素の受け渡しを粒のモデルで考えます。
