燃焼の仕組みSCIENCE MATERIAL

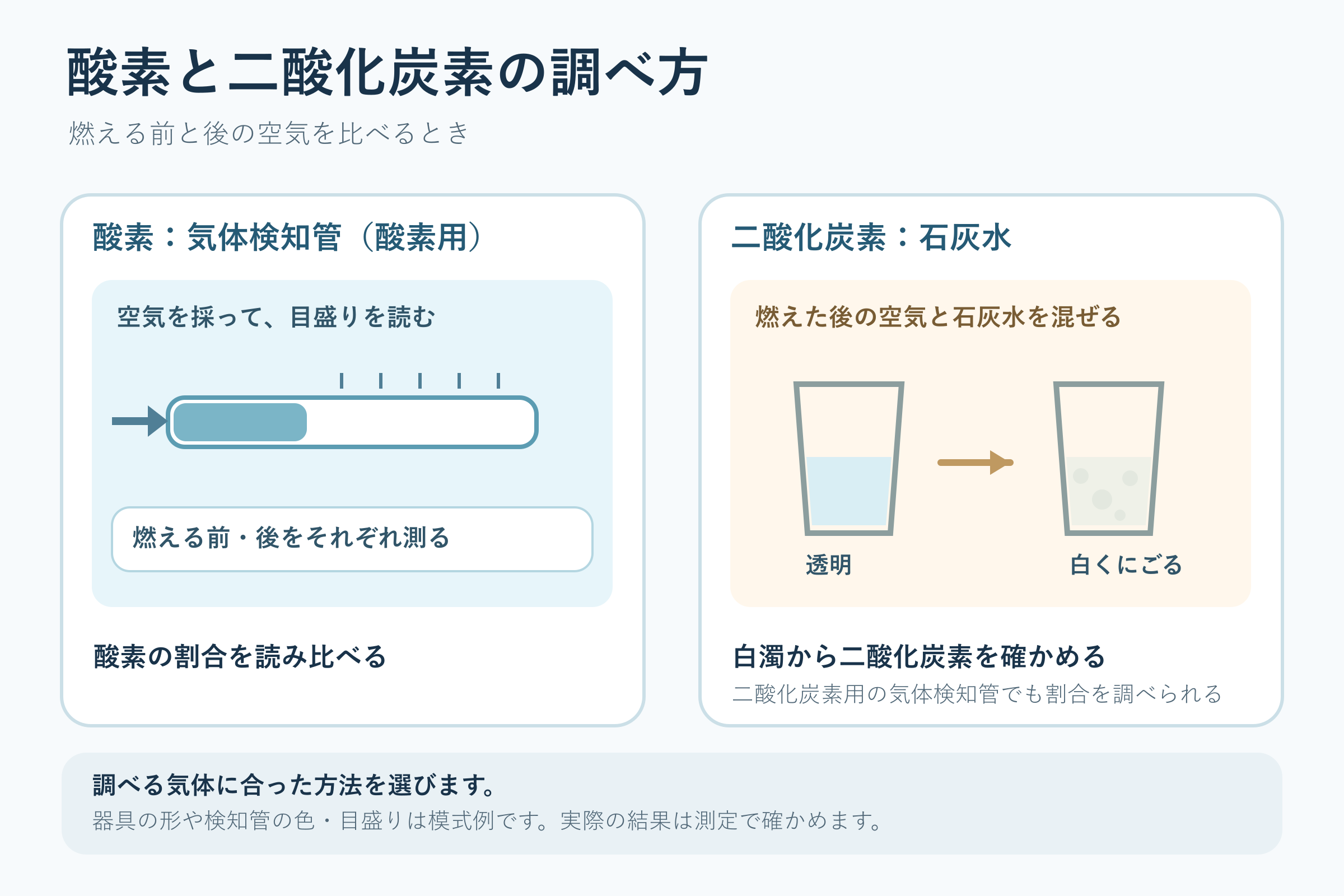

酸素用気体検知管と石灰水で燃焼前後の空気を調べる方法と観察点を並べた模式図です。二酸化炭素は二酸化炭素用の気体検知管でも割合を調べられることを一行で示します。
小学校6年理科「燃焼の仕組み」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
酸素と二酸化炭素を別々の方法で調べ、それぞれの結果を読み取る授業に使います。
「燃えると酸素が減り、二酸化炭素が増える」という予想を、どう確かめるかを問います。図の2つの方法を見て、酸素は割合を読む、二酸化炭素は白濁で確かめる、と役割を整理します。実験では手順を示したうえで、結果を左右に書き込ませます。まとめでは、「物が燃えるときの空気」の図とつなげて結論を言わせます。
「物が燃えるときの空気」では、燃える前後の窒素・酸素・二酸化炭素の変化を整理します。小6の「気体が溶けている水溶液」では、炭酸水から出る気体を石灰水で調べて二酸化炭素と確かめます。中1の「気体の発生と性質の調べ方」では、酸素・二酸化炭素など4つの気体の確かめ方を並べて学びます。
