血液循環と主な臓器(小学校6年理科「人の体のつくりと働き」の図)

横にして見てください。2本の指で拡大できます。

血液循環と主な臓器(小学校6年理科「人の体のつくりと働き」の図)

素材について

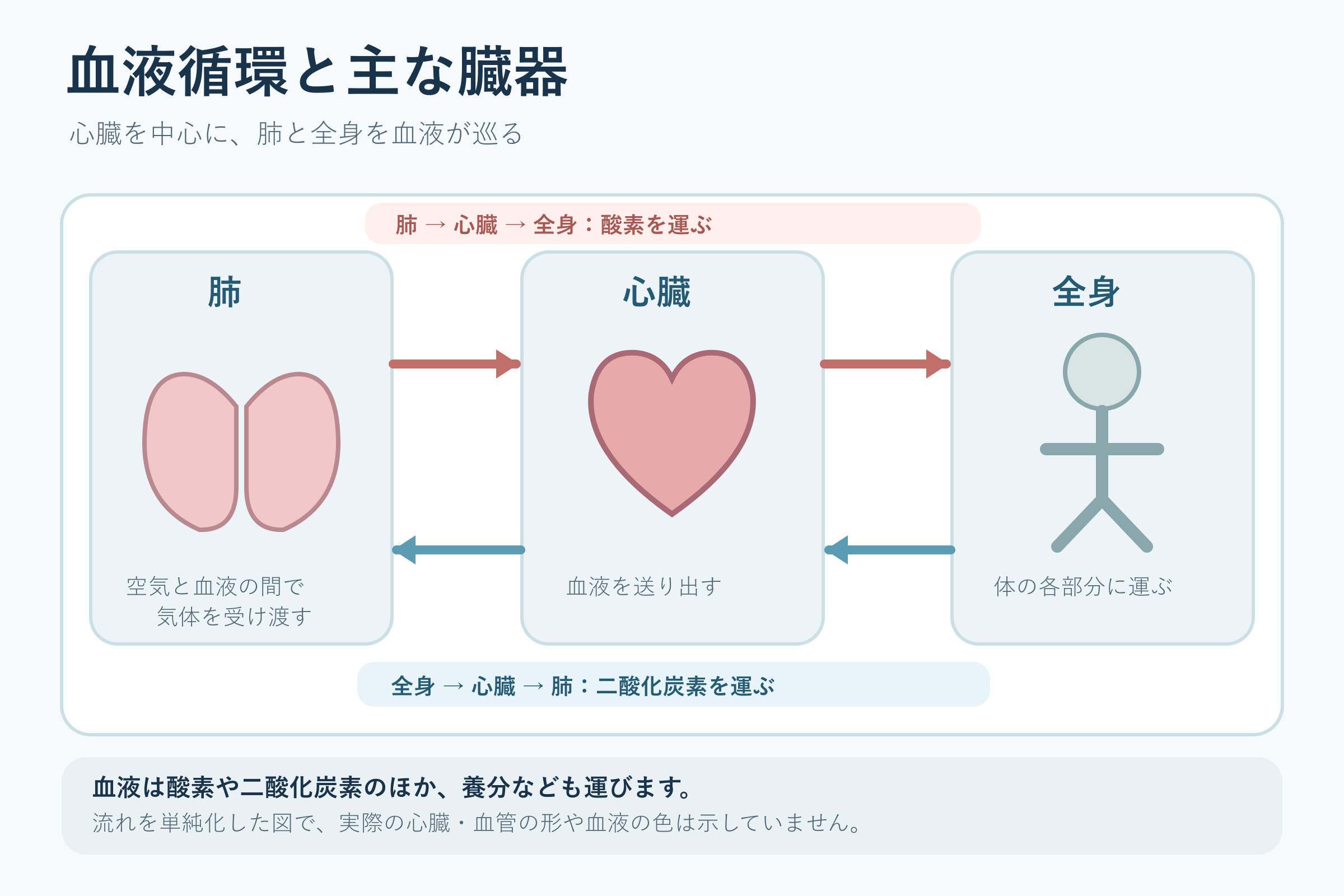

心臓を中心に血液が肺と全身を巡り、酸素や二酸化炭素などを運ぶ様子の模式図です。

小学校6年理科「人の体のつくりと働き」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 「肺」「心臓」「全身」の3つの枠が左から並び、血液が通る道すじを矢印で示しています。
  • 上の矢印は右向きで、「肺 → 心臓 → 全身:酸素を運ぶ」の流れです。肺の枠には「空気と血液の間で気体を受け渡す」と書いてあります。
  • 下の矢印は左向きで、「全身 → 心臓 → 肺:二酸化炭素を運ぶ」の流れです。上と下がつながって一周する輪になり、血液は一周の間に心臓を2回通ります。
  • 下の帯には、血液は酸素と二酸化炭素のほか、養分なども運ぶと書いてあります。
  • 心臓はハートの記号で、実際の形や血管の様子は描いていません。心臓の中のつくりや、血液の量・速さも示していません。

授業での使い方

心臓・肺・全身のつながりと血液の流れを、大まかな循環として説明するときに使います。

導入で、自分の脈をとって心臓が血液を送り出していることを感じさせ、血液がどこを通って何を運ぶのかを問います。展開では、呼吸と肺の学習を振り返り、上の矢印を酸素、下の矢印を二酸化炭素とたどって、心臓を中心に肺と全身をつなぐ一周の流れとして読み取ります。まとめでは、養分も運ぶことを加えて、血液のはたらきを自分のことばでまとめさせます。

発問の例

  • 肺で受け取った酸素は、どこを通って全身へ届くのかな。
  • 全身から運ばれてきた二酸化炭素は、血液でどこまで運ばれるのかな。
  • 血液は、酸素と二酸化炭素のほかに、何を運んでいるのかな。

つまずきやすい点

  • 上の矢印は赤みの色、下の矢印は青みの色ですが、図の下に血液の色は示していないと書いてあるとおり、血液の色ではありません。赤い血液・青い血液があると受け取らないよう、矢印の色は流れを区別するためのものと伝えます。
  • 上の血液には二酸化炭素が、下の血液には酸素がまったくないと読む子どもがいます。図は、主に運ぶ物で流れを分けた大まかな表現です。

ほかの学習とのつながり

同じ単元の「呼吸と肺」で肺での気体の受け渡しを、「食べ物の消化・吸収」で養分が体に取り入れられる流れを学んでいます。「心臓の拍動と脈拍」では、心臓が血液を送り出す動きを調べます。中2の「血液循環」では心臓の4つの部屋と血管を、「不要な物の排出」では血液から不要な物がこし出される働きを詳しく学びます。
