呼吸と肺(小学校6年理科「人の体のつくりと働き」の図)

横にして見てください。2本の指で拡大できます。

呼吸と肺(小学校6年理科「人の体のつくりと働き」の図)

素材について

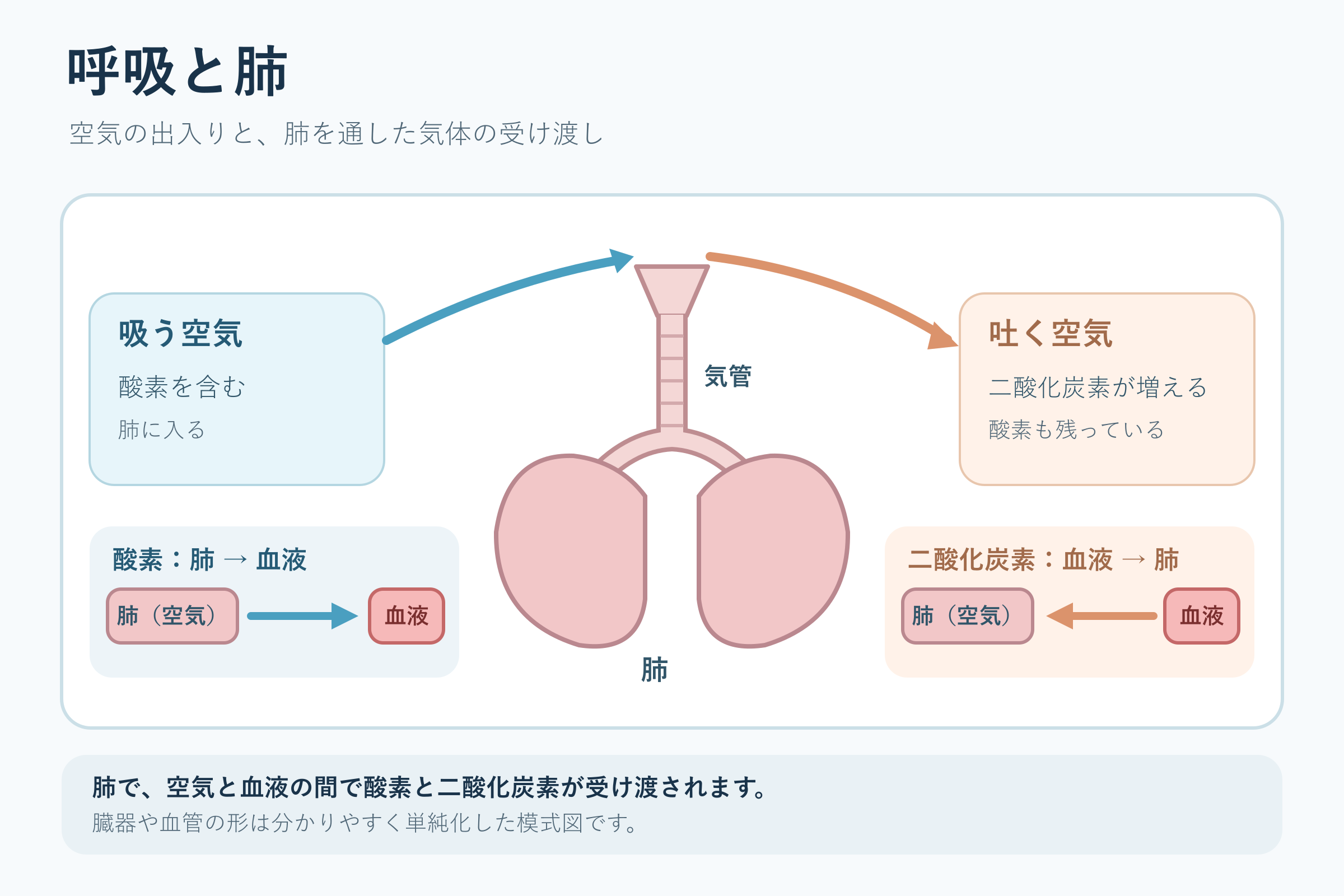

吸った空気が肺に入り、肺で酸素が血液へ、二酸化炭素が血液から肺へと逆向きに受け渡され、二酸化炭素が増えた空気を吐く様子の模式図です。

小学校6年理科「人の体のつくりと働き」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 中央に「気管」と、そこから左右に分かれた「肺」があります。左の「吸う空気」の箱から青い矢印が気管の上へ向かい、気管の上から橙色の矢印が右の「吐く空気」へ向かいます。
  • 吸う空気は「酸素を含む」、吐く空気は「二酸化炭素が増える」と書かれ、その下に「酸素も残っている」とあります。
  • 下の左の枠は「酸素:肺 → 血液」で、「肺(空気)」から「血液」へ右向きの矢印が引かれています。
  • 下の右の枠は「二酸化炭素:血液 → 肺」で、矢印は「血液」から「肺(空気)」へ左向きです。酸素とは逆向きに受け渡されます。
  • 臓器の形を単純にした模式図で、気体の割合や量は示していません。

授業での使い方

吸う空気と吐く空気の違いを、肺と血液の働きに結び付けて説明するときに使います。

導入で、息を吸うときと吐くときで空気がどう違うかを予想させます。展開では、吸う空気と吐く空気を比べた結果を上の2つの箱と照らし合わせ、続けて下の2つの枠で、肺で空気と血液の間を酸素と二酸化炭素が逆向きに受け渡されることを確かめます。まとめでは、空気の出入りと、肺での受け渡しの二段階に分けて説明させます。

発問の例

  • 吐く空気で増えているのは、何の気体かな。
  • 肺で、酸素と二酸化炭素は、どちらからどちらへ移るのかな。
  • 吐く空気にも酸素が残っているのは、どういうことかな。

つまずきやすい点

  • 吐く空気には酸素がなくなると考える子どもがいます。図の「酸素も残っている」を指して、吸った酸素のすべてではなく、一部が血液へ受け渡されることを確かめます。
  • 上の空気の出入りと、下の気体の受け渡しを同じものと考えることがあります。上の矢印は気管を通る空気の動き、下の2つの枠は肺の中での空気と血液の間の受け渡しと、分けて読ませます。

ほかの学習とのつながり

「物が燃えるときの空気」では空気の変化を酸素と二酸化炭素で比べました。「酸素と二酸化炭素の調べ方」の気体検知管や石灰水は、吸う空気と吐く空気を比べるときにも使えます。同じ単元の「血液循環と主な臓器」で、肺で受け取った酸素が血液で全身へ運ばれることを学び、中2の「血液循環」で心臓のつくりと血液の流れを詳しく調べます。
