光の反射と二つの角度(中学校1年理科「身近な物理現象」の図)

横にして見てください。2本の指で拡大できます。

光の反射と二つの角度(中学校1年理科「身近な物理現象」の図)

素材について

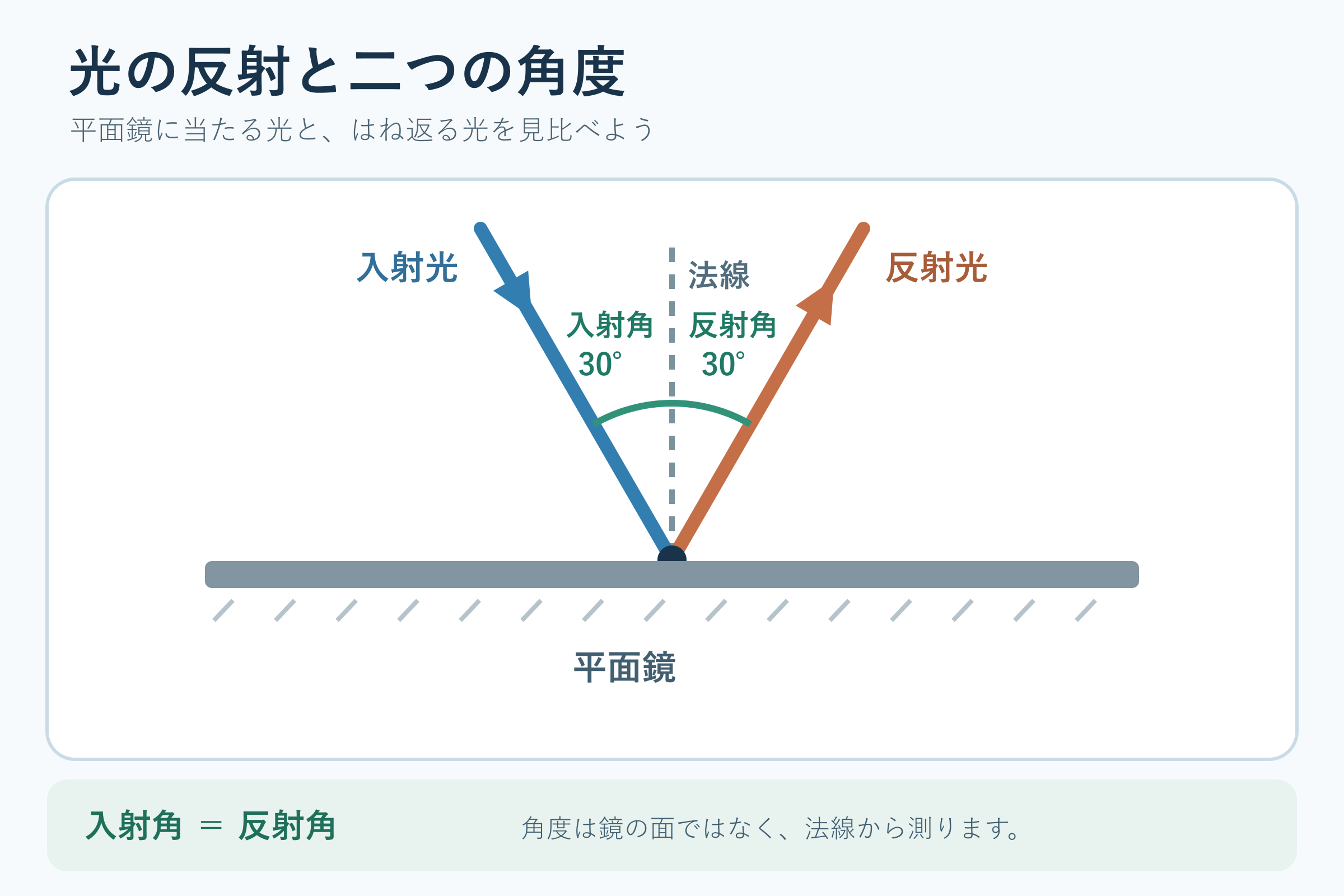

平面鏡で反射する光と、入射角・反射角を法線から測る位置を示す図です。

中学校1年理科「身近な物理現象」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 中央の破線が「法線」で、左から鏡へ向かう線が「入射光」、鏡から右へ向かう線が「反射光」です。矢じりの向きが光の進む向きを表します。
  • 「入射角 30°」と「反射角 30°」は、どちらも光線と法線の間の角を弧で示したものです。鏡の面と光線の間の角ではありません。
  • 下の枠の「入射角 = 反射角」は、この30°の例から読み取る反射の規則です。
  • 光線を1本の線で描いた模式図で、鏡は平らな面(平面鏡)の場合だけを扱います。

授業での使い方

光の進み方を予想し、入射角と反射角が等しいことを説明する際に使います。

導入で、鏡に光を当てるとどこへ進むかを予想させます。展開では、光を当てる向きを変えながら反射光の道すじを記録し、図の「法線」から角を測る位置と照らし合わせます。まとめでは、入射角と反射角の大きさを比べて、「入射角 = 反射角」を自分の言葉で説明させます。

発問の例

  • 入射角と反射角は、どの線とどの線の間の角でしょう。
  • 入射角を大きくすると、反射角はどうなるでしょう。
  • 入射光が法線に重なるように当たると、反射光はどこを進むでしょう。

つまずきやすい点

  • 角を鏡の面から測ってしまう生徒がいます。図の注記のとおり法線から測ることを、分度器を当てる位置で確かめさせます。光を鏡で反射させるときは、反射光を人の目に向けないようにします。
  • 図は平面鏡の例です。表面がでこぼこした面では、光はこの図のようにそろってはね返りません。

ほかの学習とのつながり

小3の「鏡で光の向きを変える」では、光が鏡ではね返って進む向きが変わることを調べました。この図では、その向きの変化を角度で表します。同じ単元の「光の屈折」は法線から角を測る点が共通で、「凸レンズと像」「光の色とプリズム」へと光の進み方の学習が続きます。
