光の屈折(中学校1年理科「身近な物理現象」の図)

横にして見てください。2本の指で拡大できます。

光の屈折(中学校1年理科「身近な物理現象」の図)

素材について

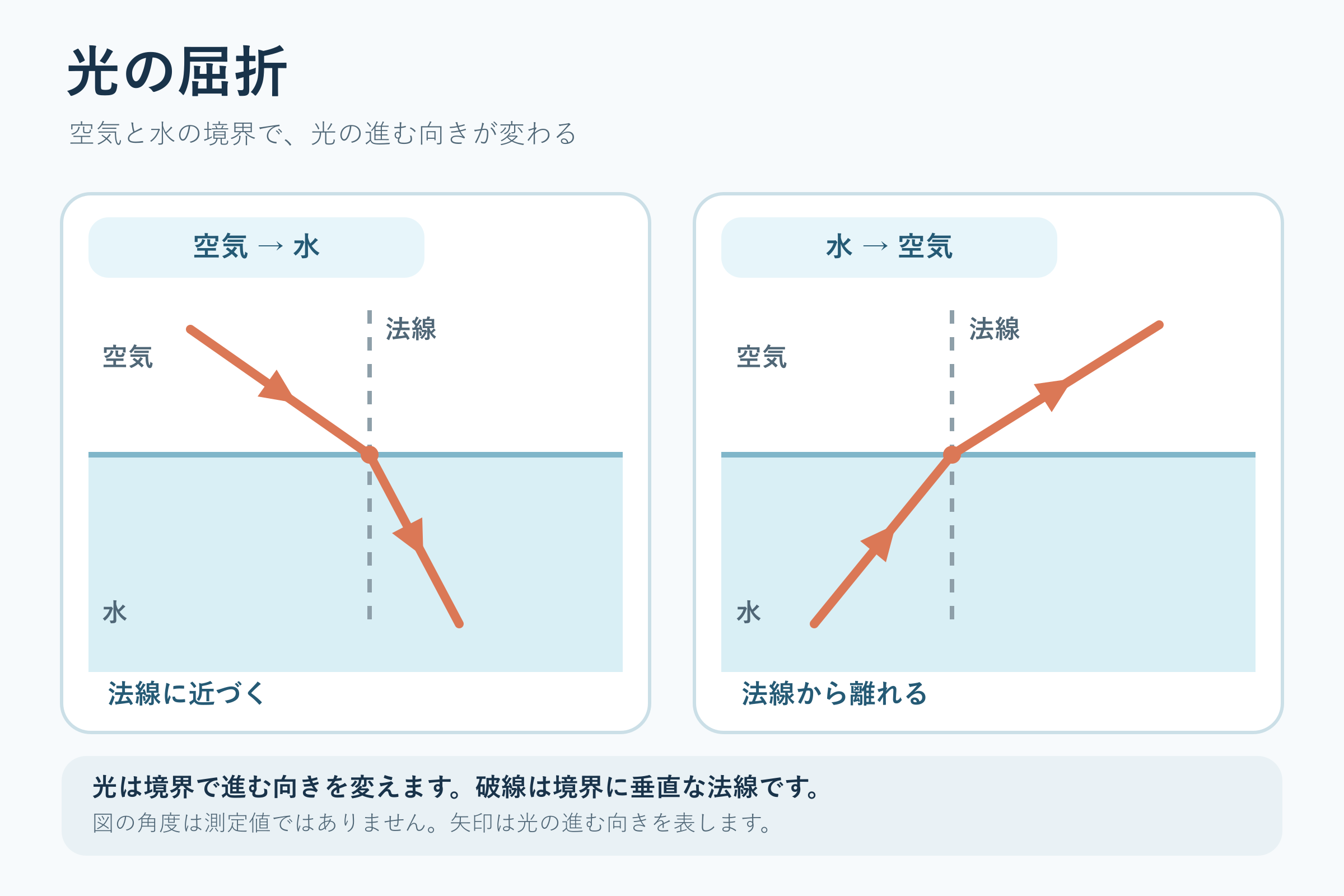

空気から水へ、水から空気へ進む光が境界で曲がる向きを、法線とともに比較する模式図です。

中学校1年理科「身近な物理現象」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の枠は「空気 → 水」、右の枠は「水 → 空気」です。どちらも上が空気、下が水で、横線の境界に垂直な破線(法線)が引いてあります。
  • 左は、空気中を斜めに進んできた光が境界で折れ曲がり、水中では「法線に近づく」向きに進みます。
  • 右は、水中から境界へ向かった光が、空気中では「法線から離れる」向きに進みます。
  • 矢じりは光の進む向きを表します。光線が折れ曲がる点が、境界と光線が出会う点です。
  • 図の角度は測定値ではありません。境界で反射する光や全反射は描いていません。

授業での使い方

光が物質の境界を通るとき、法線に近づくか離れるかを見比べるときに使います。

導入で、水を入れた容器に斜めから光を当てて、光の道すじが境界で変わることを見せます。展開では、図の左右を見比べ、光が進む物質が変わると曲がる向きが逆になることを、法線を基準にして整理させます。まとめでは、空気から水、水から空気のそれぞれで、法線に近づくか離れるかを言葉でまとめさせます。

発問の例

  • 空気から水へ進む光は、法線に近づきますか、離れますか。
  • 光が曲がる向きを言うとき、何を基準にして近づく・離れると言うのでしょう。
  • 屈折角が入射角より大きくなるのは、どちらの向きに進むときでしょう。

つまずきやすい点

  • 境界の面を基準に曲がり方を考えてしまう生徒がいます。屈折でも反射と同じく、角は法線から測ります。
  • 実際には境界で一部の光が反射しますが、この図には描いていません。曲がり方の大きさも実測値ではないので、図から角度を読み取らせないようにします。

ほかの学習とのつながり

小3の「鏡で光の向きを変える」は光がはね返る現象でしたが、ここでは光が境界を通りぬけて曲がります。同じ単元の「光の反射と二つの角度」と法線の考え方が共通で、「凸レンズと像」ではレンズで光が曲がって集まることを、「光の色とプリズム」では色によって曲がり方が違うことを学びます。
