ばねの伸びと力(中学校1年理科「身近な物理現象」の図)

横にして見てください。2本の指で拡大できます。

ばねの伸びと力(中学校1年理科「身近な物理現象」の図)

素材について

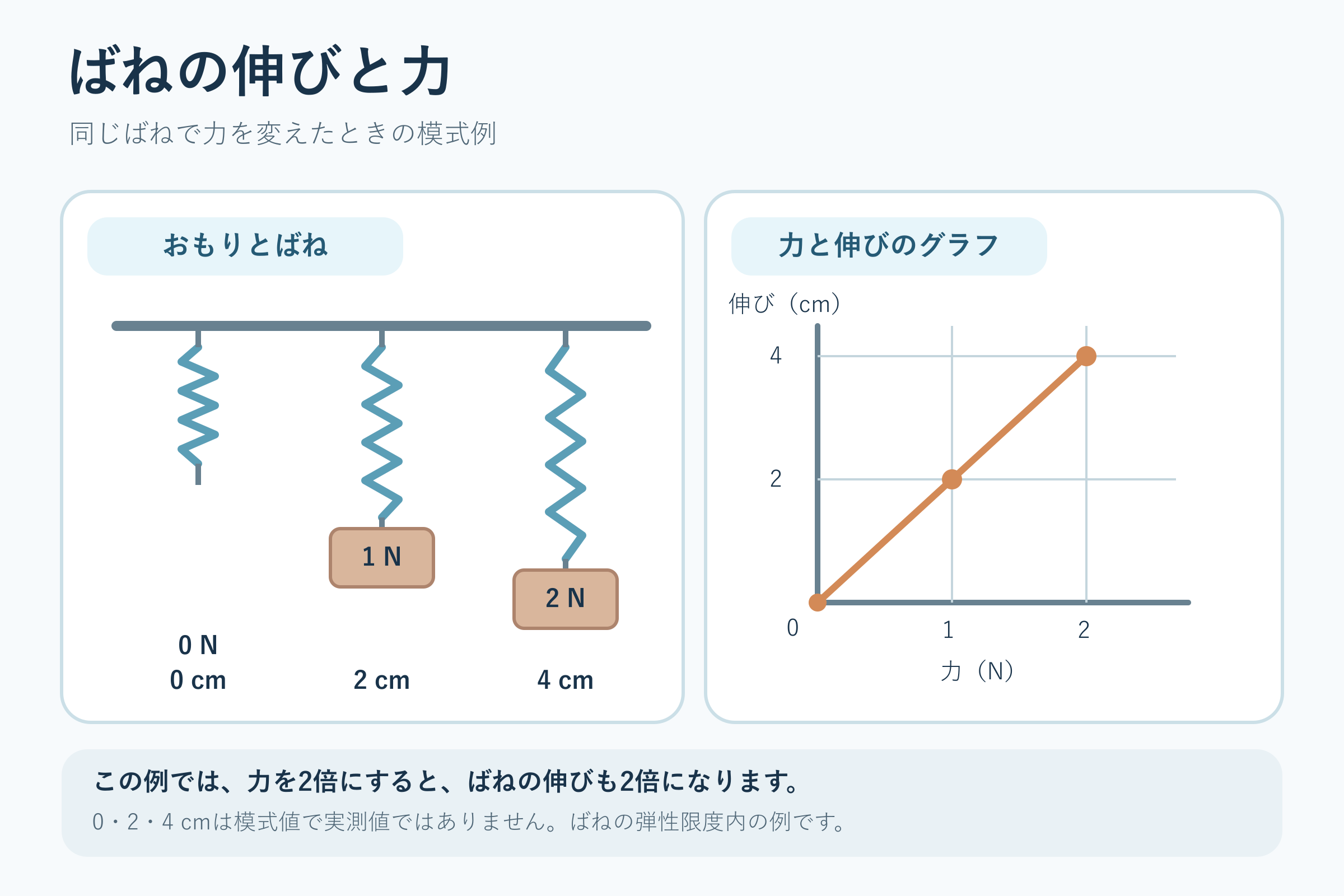

ばねに加える力を変えたときの伸びを、つり下げたおもりの図と比例のグラフで示す模式例です。

中学校1年理科「身近な物理現象」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の図は、横棒につるした同じばね3本です。おもりは0 N(なし)・1 N・2 Nで、下の「0 cm」「2 cm」「4 cm」が伸びを表します。
  • 右のグラフは、横軸が力(N)、縦軸が伸び(cm)です。(0, 0)・(1, 2)・(2, 4)の3点が、原点を通る右上がりの直線の上に並びます。
  • 力が1 Nから2 Nと2倍になると、伸びも2 cmから4 cmと2倍になっています。力と伸びが比例する例です。
  • 0・2・4 cm は模式値で、実測値ではありません。ばねの弾性限度内の例です。左の絵のばねの長さは縮尺どおりではありません。

授業での使い方

力とばねの伸びを測定し、グラフから比例関係を読み取るときに使います。

導入で、ばねにおもりをつるすとどれだけ伸びるかを予想させます。展開では、おもりの数を変えて力と伸びを測り、表とグラフにまとめます。図の左右を対応させ、グラフの各点が左のどのばねに当たるかを確かめます。まとめでは、点の近くを通る原点からの直線を引き、力を2倍にすると伸びも2倍になることを言葉で表させます。

発問の例

  • 力が1 Nから2 Nになると、ばねの伸びは何cmから何cmになっていますか。
  • 力が0 Nのとき、ばねの伸びは何cmですか。
  • グラフが原点を通る直線になっていることから、力と伸びにはどんな関係があるといえますか。

つまずきやすい点

  • 伸びと、ばね全体の長さを混同する生徒がいます。「0 cm」「2 cm」「4 cm」は、おもりをつるす前の長さからの伸びです。全体の長さをそのまま縦軸にすると、グラフは原点を通りません。
  • 測定値の点を折れ線でつなぐ生徒がいます。測定値には誤差があるので、点の近くを通る1本の直線を引きます。
  • この図は弾性限度内の例です。おもりを増やしすぎると、伸びが比例しなくなり、ばねがもとにもどらなくなります。

ほかの学習とのつながり

小3の「ゴムの伸ばし方と車の動き」では、ゴムを伸ばす長さを変えて車の進む距離を調べました。同じ単元の「力の表し方と重さ・質量」では、力を矢印で表すことを学びます。原点を通る直線のグラフの読み方は、中2の「電流と電圧・抵抗」で電圧と電流の関係を調べるときにも使います。
