回路内の電流・電圧測定

回路内の電流・電圧測定(中学校2年理科「電流とその利用」の図)

横にして見てください。2本の指で拡大できます。

回路内の電流・電圧測定(中学校2年理科「電流とその利用」の図)

素材について

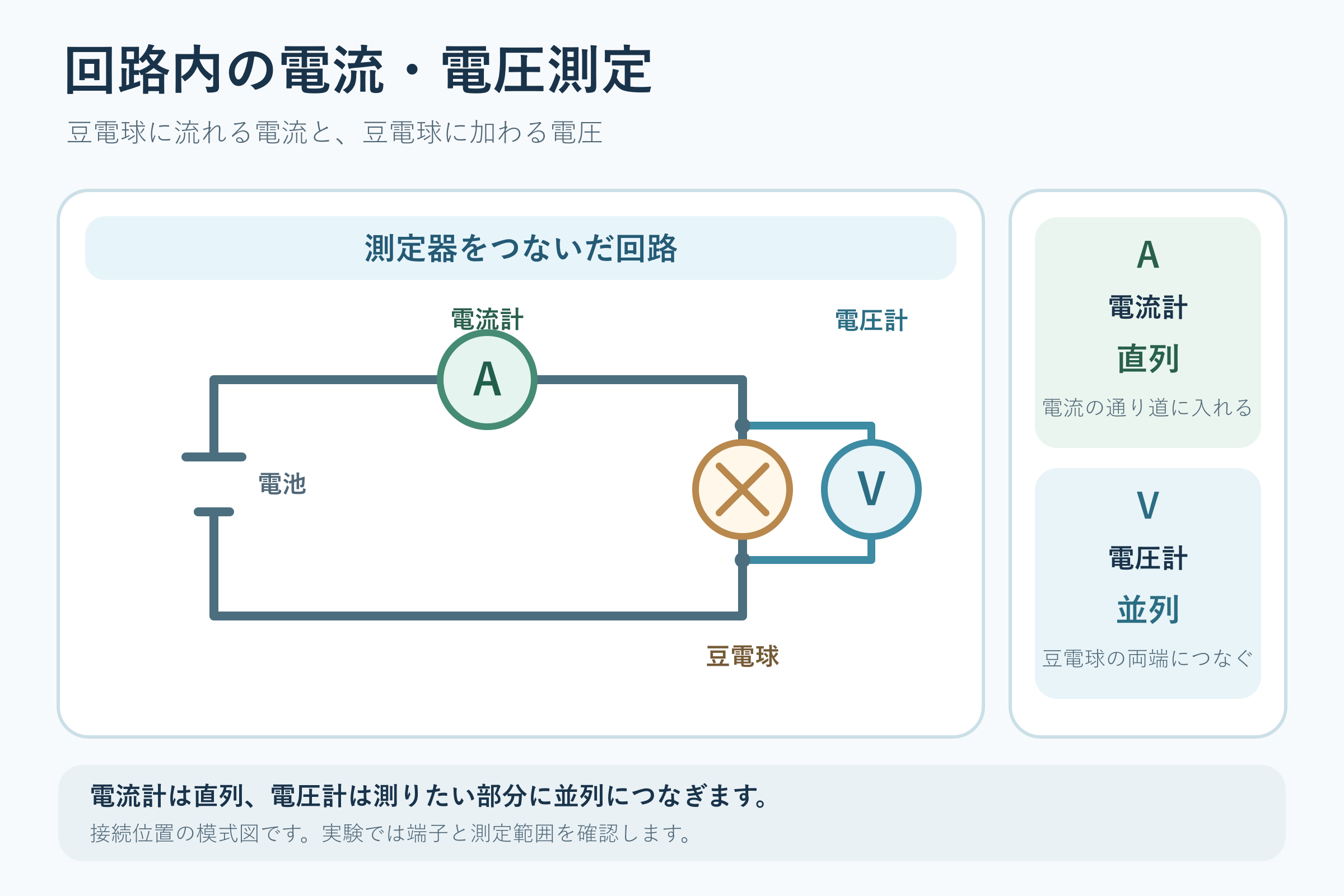

豆電球の回路で、電流計を直列、電圧計を豆電球に並列につなぐ位置を示す回路図です。

中学校2年理科「電流とその利用」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の回路図は、電池・電流計(A)・豆電球が一つの輪で、電流計は上側の導線の途中に入っています。
  • 電圧計(V)は豆電球の右にあり、豆電球の上と下の導線から枝を出して両端につながっています。輪の途中ではなく、枝の先です。
  • 右の枠は、A「電流計」は「直列」「電流の通り道に入れる」、V「電圧計」は「並列」「豆電球の両端につなぐ」とまとめています。
  • 副題「豆電球に流れる電流と、豆電球に加わる電圧」が、2つの計器の測るものです。
  • 接続位置の模式図で、数値や電流の向き、端子の+・−、測定範囲は描いていません。

授業での使い方

電流と電圧を測る位置と、二つの測定器のつなぎ方を区別するときに使います。

計器を手にする前の導入で見せ、どこに何をつなぐかを確かめます。展開では、輪のどこに電流計が入るかを指でたどり、次に電圧計の枝が豆電球のどこにつながるかを確かめて、右の枠の「直列」「並列」と対応させます。測りたいのが電流か電圧かを先に言わせてから、計器を選ばせます。まとめでは、つなぎ方を自分の言葉で言い直させます。

発問の例

  • 豆電球に流れる電流を測るには、電流計を回路のどこに入れますか。
  • 電圧計の2本の枝は、豆電球のどこにつながっていますか。
  • 豆電球に加わる電圧を測るとき、電圧計は電流計とどこが違うつなぎ方になるでしょう。

つまずきやすい点

  • 電圧計も輪の途中に入れてしまう生徒がいます。電圧計は輪を切らず、測りたい部分の両端にまたがるようにつなぐことを、図の枝の形で確かめます。
  • 電流計を豆電球の両端のような並列の位置につなぐと、大きな電流が流れて壊れるおそれがあります。図の注記のとおり、端子と測定範囲は実験のとき教師の指示で確かめます。

ほかの学習とのつながり

同じ単元の「直列回路と並列回路」のあと、「電流と電圧・抵抗」で測った電流と電圧の関係を扱うときの、測り方の確認に使えます。小3の「豆電球が光るつなぎ方」の一つの輪の回路に、計器を加えて数で測れるようにした図とも読めます。
