直列回路と並列回路(中学校2年理科「電流とその利用」の図)

横にして見てください。2本の指で拡大できます。

直列回路と並列回路(中学校2年理科「電流とその利用」の図)

素材について

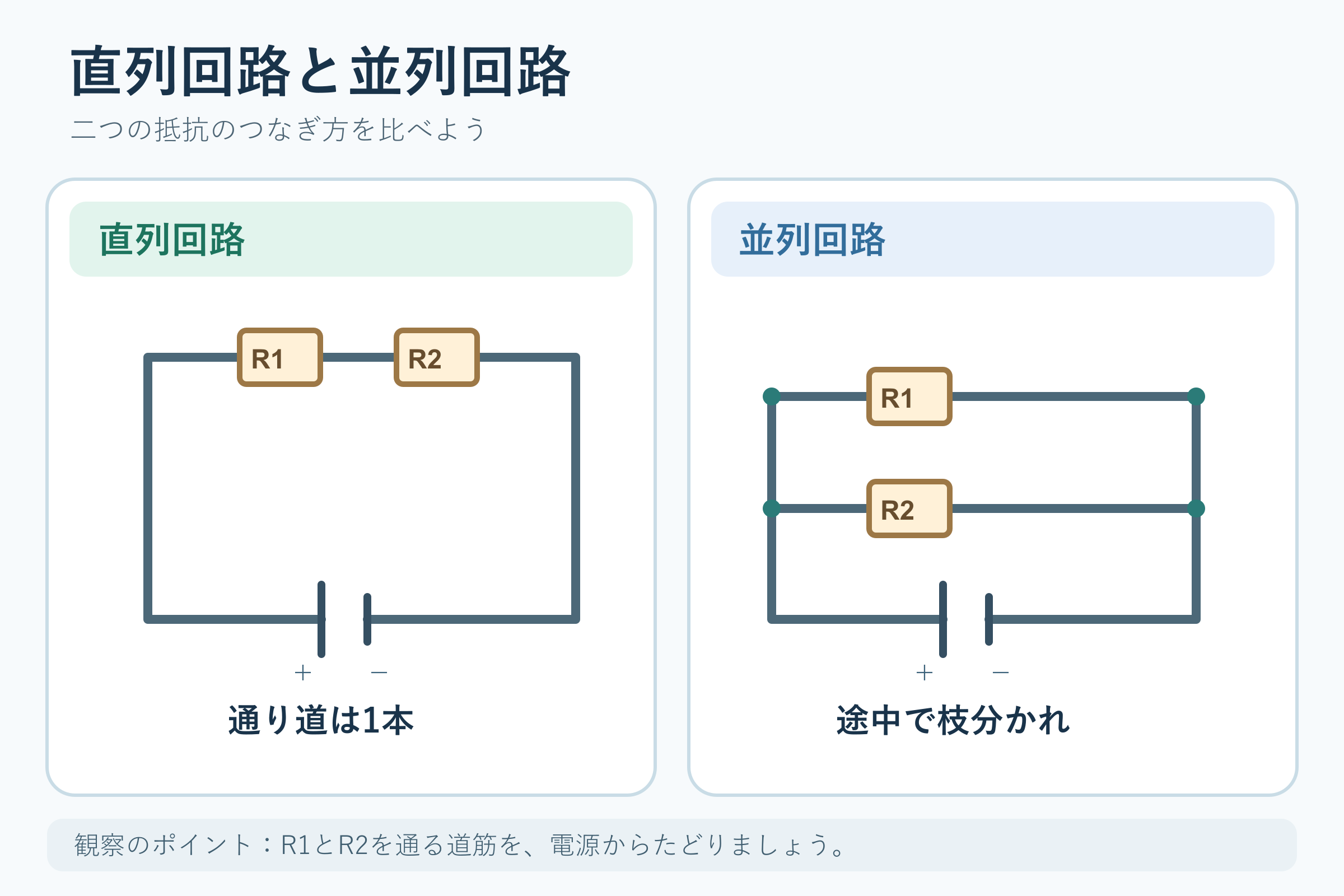

電源と二つの抵抗を用いた直列回路・並列回路を並べて比較する図です。

中学校2年理科「電流とその利用」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左が「直列回路」、右が「並列回路」です。どちらも電源1個と抵抗 R1・R2 だけで、違うのはつなぎ方です。
  • 直列は R1 と R2 が横に並び、導線が1本の輪です。図の言葉は「通り道は1本」です。
  • 並列は R1 と R2 が上下に並び、導線が途中で枝分かれして合流します。丸い点が枝分かれ・合流の位置で、図の言葉は「途中で枝分かれ」です。
  • 電流・電圧の数値や向き、抵抗の値は描いていません。道筋だけを比べる図です。

授業での使い方

二つの抵抗を通る経路が一本か枝分かれしているかを見比べ、回路の電流・電圧を測る位置を考える際に使います。

下の「観察のポイント」のとおり、導入で電源の+側から出発して R1 と R2 を通る道筋を、指やペンで1本ずつたどらせます。直列は道が1本、並列は R1 を通る道と R2 を通る道の2本だと、なぞって確かめさせます。まとめでは違いを「通り道の数」で言わせ、電流計・電圧計をつなぐ位置を考える場面へつなげます。

発問の例

  • 電源の+極から出発して、直列回路では R1 と R2 をどんな順に通りますか。
  • 並列回路で、R1 を通る道と R2 を通る道は、どこで分かれて、どこで合流しますか。
  • 直列回路の R1 のところで導線が切れたら、道はどうなるでしょう。

つまずきやすい点

  • 見た目の並びで判断する生徒がいます。この図は直列が横並び、並列が上下ですが、描き方が変われば並びも変わります。並んで見えるかではなく、電源からの道筋が1本か枝分かれするかで見分けさせます。
  • 並列の丸い点を見落とし、R1 と R2 を別々の回路と読む生徒がいます。導線をなぞり、どちらの枝も同じ電源につながっていることを確かめさせます。

ほかの学習とのつながり

同じ単元の「回路内の電流・電圧測定」で計器をつなぐ位置を、「電流と電圧・抵抗」で電圧と電流の関係を学ぶ前の、つなぎ方の整理に使えます。小4の「乾電池のつなぎ方とモーター」では乾電池を直列・並列につなぎ比べました。この図は、つなぐ対象が抵抗です。
