電力と発熱(中学校2年理科「電流とその利用」の図)

横にして見てください。2本の指で拡大できます。

電力と発熱(中学校2年理科「電流とその利用」の図)

素材について

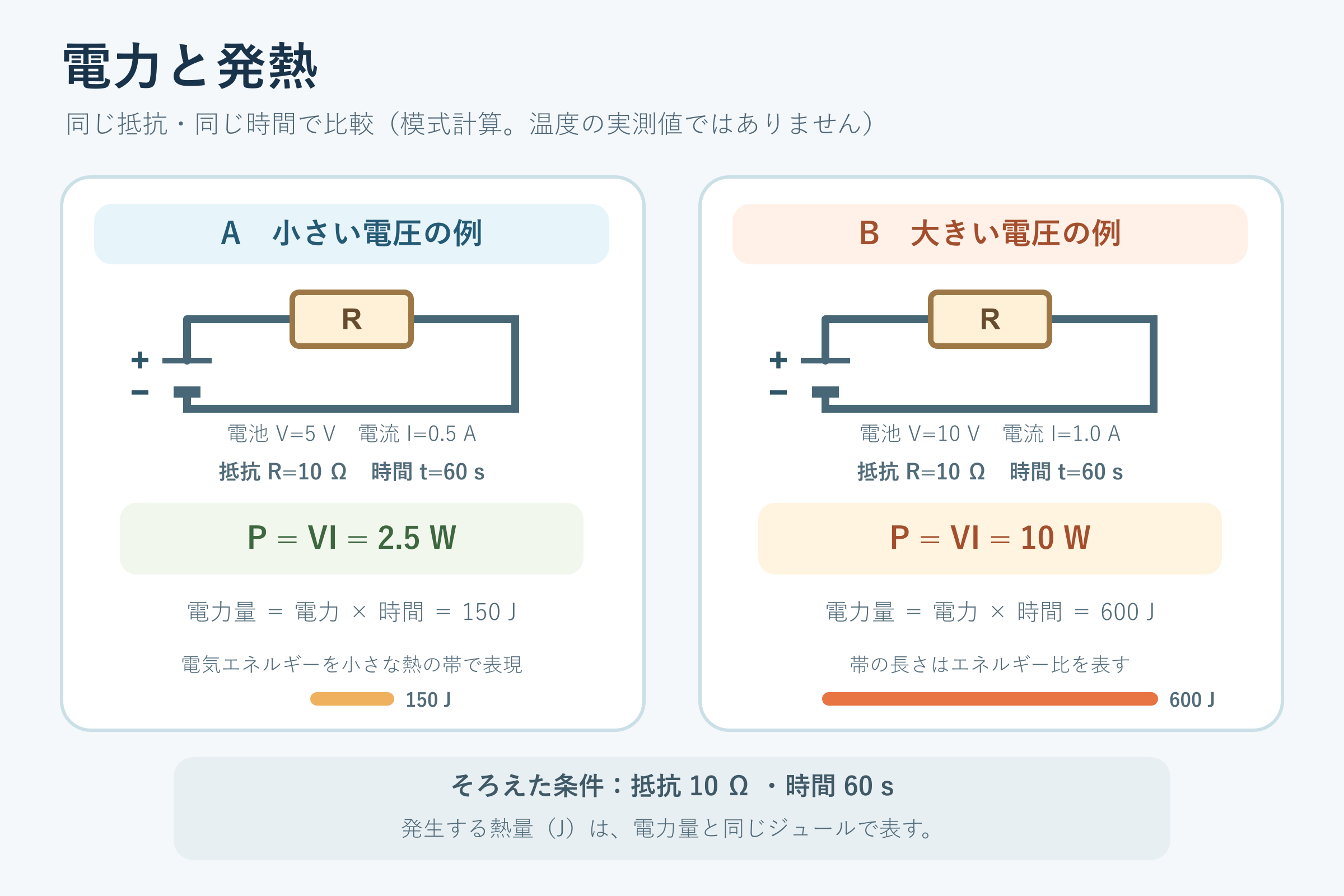

同じ抵抗10 Ωと同じ時間60秒を保ち、電圧・電流を変えた二つの例について、電力と電力量(発生する熱量)を比較する図です。

中学校2年理科「電流とその利用」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左のA「小さい電圧の例」と右のB「大きい電圧の例」は、どちらも抵抗10 Ω、時間60 s で、変えたのは電池の電圧(Aは5 V、Bは10 V)です。
  • 電流はAが0.5 A、Bが1.0 A で、電圧が2倍になると電流も2倍です。
  • 中央の枠「P = VI」は電力で、Aが2.5 W、Bが10 W です。
  • 「電力量 = 電力 × 時間」は、Aが150 J、Bが600 J で、下の帯の長さもこの比(1:4)です。
  • 模式計算で、温度の実測値ではありません。電気エネルギーがすべて熱になる理想化です。

授業での使い方

変数をそろえた比較で、電力 P=VI と時間 t の間に電気エネルギー Q=Pt がどう関係するかを考えるときに使います。

電圧と電流の関係を学んだあと、電力を導入する場面で見せます。導入で、抵抗に加える電圧を大きくすると発熱がどう変わるかを予想させます。展開では、抵抗と時間をそろえてあることを確かめ、電流・電力・電力量の順に、AからBで何倍になるかを読み取らせます。まとめでは、下の枠の「発生する熱量(J)は、電力量と同じジュールで表す」を確かめます。

発問の例

  • 電圧を5 V から10 V にすると、電流は何倍になっていますか。
  • 電力は、AからBで何倍ですか。電圧と電流の倍率から説明できますか。
  • Bと同じ回路を30秒だけ使うと、電力量は何 J ですか。

つまずきやすい点

  • 電力(W)と電力量(J)を混同しやすいところです。Aの2.5 W は1秒に2.5 J を使うことで、60秒で150 J になります。図で別の行にある「P = VI」と電力量を区別させます。
  • 電圧が2倍なら電力も2倍と思う生徒がいます。この図は抵抗が一定なので、電流も2倍になり、電力は 2×2=4倍(2.5 W → 10 W)です。
  • 帯の長さは電力量の比で、温度の上がり方ではありません。実際は熱が周りへ逃げます。発熱する部分は熱いので、実験では触れさせません。

ほかの学習とのつながり

同じ単元の「電流と電圧・抵抗」で学ぶ、抵抗が一定なら電圧と電流が比例する関係を使っています。中3の「エネルギーの変換」では電気エネルギーが光や熱に変わる流れを、「仕事と仕事率」では同じ仕事でも時間が違うと仕事率が変わることを学びます。電力と電力量は、この「1秒あたり」と「合計」の見方でつながります。
