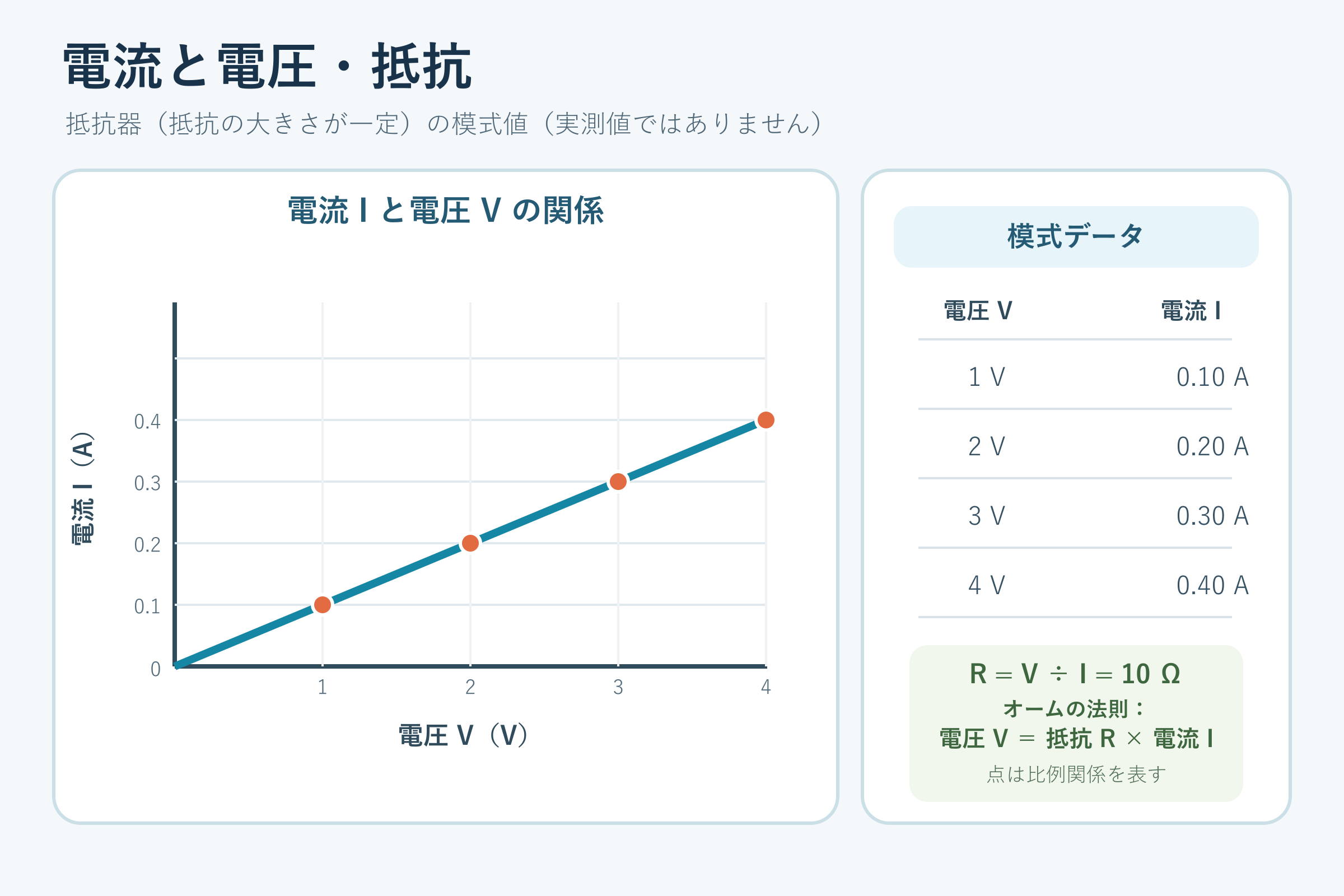

抵抗の大きさが一定の抵抗器について、電圧 V と電流 I の関係(オームの法則)を模式値の表とグラフで示す図です。
中学校2年理科「電流とその利用」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
図の見方
- グラフは横軸が電圧 V(V)、縦軸が電流 I(A)です。読む前に、軸の量と単位を確かめます。
- 表では、電圧が2倍・3倍になると電流も2倍・3倍になっています。グラフでは、点が原点を通る直線の上に並びます。
- 「R = V ÷ I = 10 Ω」は、どの組で計算しても抵抗が同じ値になることを示します。
- 「オームの法則:電圧 V = 抵抗 R × 電流 I」は、表とグラフから読み取った関係を式にまとめたものです。数値は模式値で、実測値ではありません。
授業での使い方
軸と単位を確かめ、電圧を変えたときの電流の比例関係と抵抗の値を考えるときに使います。
抵抗器に加える電圧を変えて電流を測る実験のあと、結果を整理する場面で見せます。生徒の実測値は誤差でばらつくので、図の模式値と比べて、点が直線のまわりに並ぶことと比例のグラフの引き方を確かめます。まとめでは、表から抵抗を求める計算をして、オームの法則の式に結び付けます。
発問の例
- 電圧を2倍にすると、電流はどうなっていますか。
- どの組の値で V ÷ I を計算しても、同じ値になるのはなぜでしょう。
- 抵抗が20 Ωの抵抗器なら、このグラフの傾きはどう変わるでしょう。
つまずきやすい点
- グラフの傾きを、そのまま抵抗の大きさと読むことがあります。この図は縦軸が電流なので、傾きが急なほど抵抗は小さくなります。
- 実測値の点を折れ線で結んでしまう生徒がいます。比例の関係は、点のなるべく近くを通る1本の直線で表します。
- 図は抵抗の大きさが一定の場合です。豆電球のように、電流を流すと温度が上がって抵抗が変わるものでは、グラフは直線になりません。
ほかの学習とのつながり
同じ単元の「回路内の電流・電圧測定」で電流計・電圧計のつなぎ方を、「直列回路と並列回路」で回路の電流・電圧のきまりを学んだあとに使うと、オームの法則を回路全体の抵抗の計算へ広げられます。小4の「乾電池のつなぎ方とモーター」で、つなぎ方によってモーターの回り方が変わることを比べた学習とも結び付きます。
