静電気と物体の引き合い

素材について

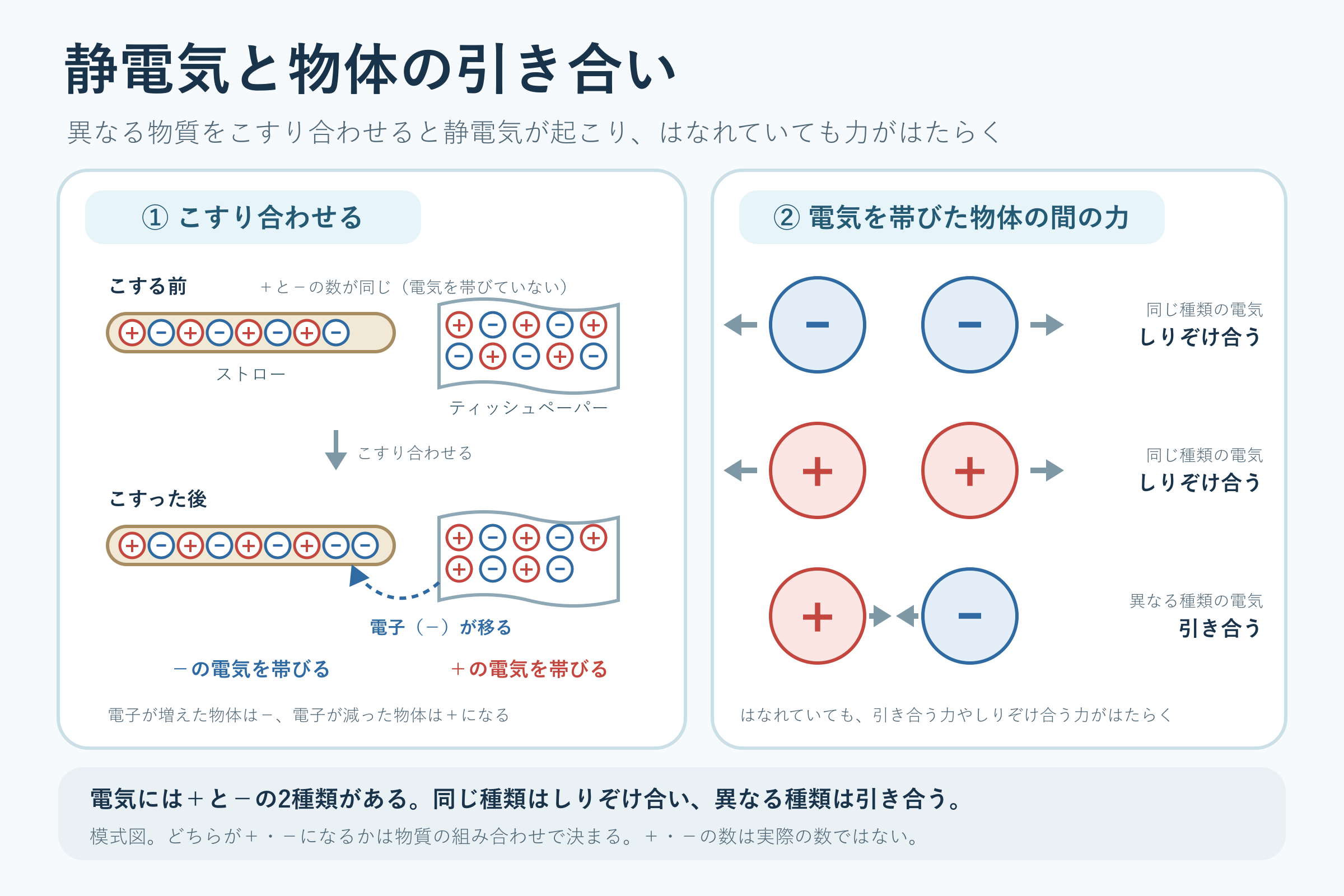

こすり合わせると電子が移って物体が+と−の電気を帯びることと、帯電した物体の間ではたらく引き合う力・しりぞけ合う力を示す図です。
中学校2年理科「電流とその利用」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
図の見方
- 左の①は、ストローとティッシュペーパーを「こする前」「こすった後」で比べ、+と−の記号で電気の種類を表します。
- こする前は、どちらも+と−の数が同じで「電気を帯びていない」と書いてあります。
- こすった後は、点線の矢印「電子(−)が移る」のとおり、ティッシュペーパーからストローへ−が1個移り、ストローは「−の電気を帯びる」、ティッシュペーパーは「+の電気を帯びる」とあります。
- 右の②は、−と−、+と+、+と−を並べ、矢印の向きで「しりぞけ合う」「引き合う」を示します。「はなれていても」力がはたらくとも書いてあります。
- 模式図で、+・−の記号の数は実際の数ではありません。
授業での使い方
こすり合わせたときの電子の移動と、帯電した物体の間ではたらく引き合う力・しりぞけ合う力を整理するときに使います。
こすったストローを近づけて力を体験したあと、理由を図で整理します。導入では、こする前の+と−の数を数えさせます。展開では、①でこすった後の記号を数え直して電子の移動を読み取り、②で組み合わせごとの矢印の向きを確かめます。まとめでは、下の帯の言葉で体験した現象を説明させます。
発問の例
- こする前に電気を帯びていないといえるのは、図のどこを見たからでしょう。
- こすった後、ストローが−の電気を帯びたのは、何がどちらからどちらへ移ったからですか。
- 同じ種類の電気を帯びた物体どうしを近づけると、どうなりますか。
つまずきやすい点
- 動いたのは−の電気をもつ電子だけです。ティッシュペーパーが+になったのは、+が増えたからではなく、−が減ったからで、図でも+の記号の数は変わらず−が1個少なくなっています。
- 移った電子が1個というのは増減の向きを見せる描き方で、実際の数ではありません。どちらが+・−になるかは物質の組み合わせで決まり、ストローがいつも−になるわけではありません。
- ②は電気を帯びた物体どうしの力だけの図です。電気を帯びていない物体が引きつけられる場面は、別に扱います。
ほかの学習とのつながり
小3の「磁石の極と引き合い・反発」の、異なる極は引き合い同じ極はしりぞけ合う学習と形が似ていますが、N 極・S 極と+・−は別のものとして整理させます。「真空放電と電子の流れ」や中3の「原子の成り立ちとイオン」で電子と電荷を学ぶ土台になります。
