物質の分解(中学校2年理科「化学変化と原子・分子」の図)

素材について

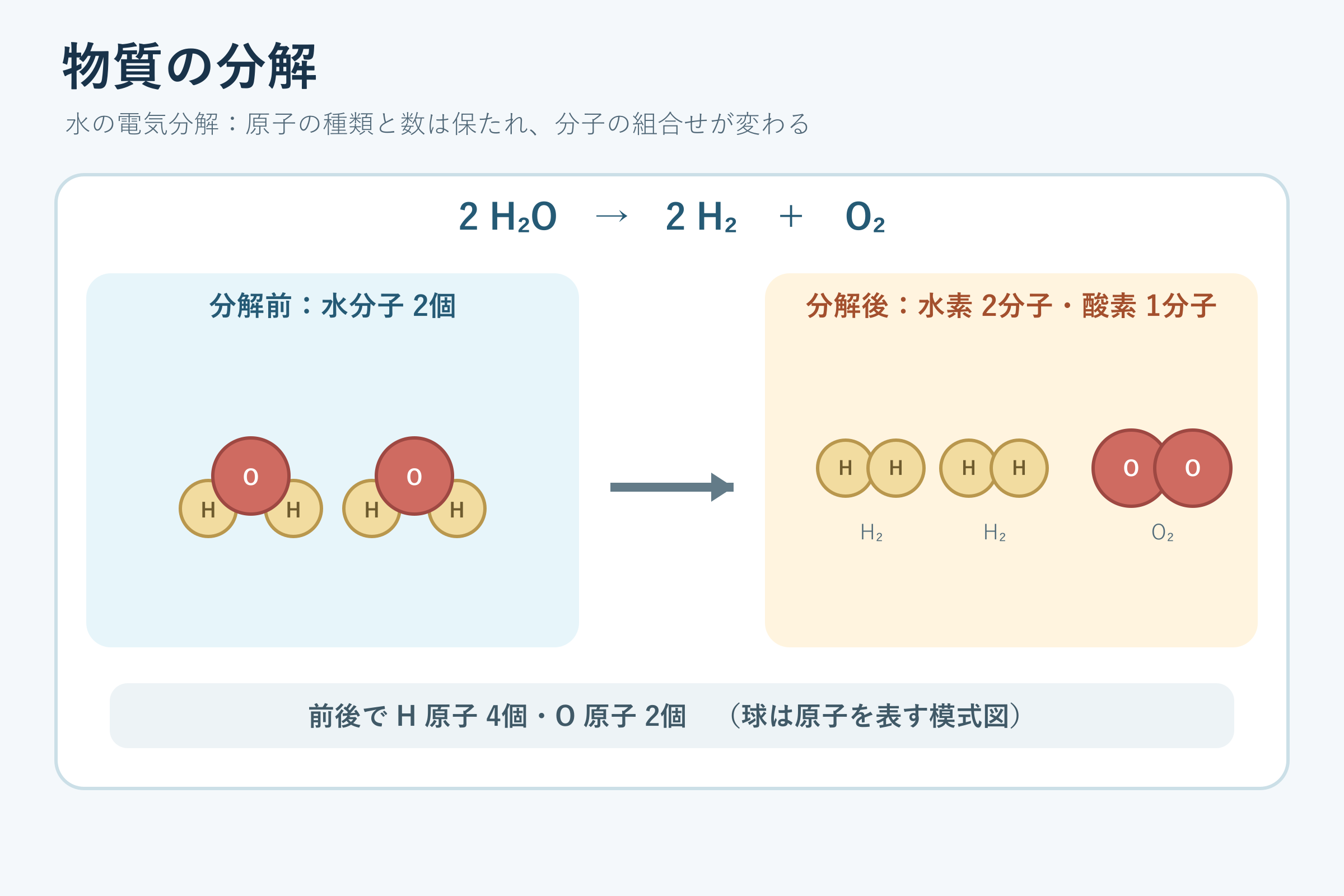

水の電気分解を例に、反応前後で水素原子と酸素原子が同じ数だけ保たれ、分子の組み替えで別の物質ができることを示す図です。

中学校2年理科「化学変化と原子・分子」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 上の式「2 H₂O → 2 H₂ + O₂」が水の電気分解を表し、左の「分解前:水分子 2個」と右の「分解後:水素 2分子・酸素 1分子」が左辺・右辺に対応します。
  • 左は、O の球に H の球が2個ずつつながった水分子が2個で、折れ線の形です。
  • 右は、H が2個つながった H₂ が2組と、O が2個つながった O₂ が1組です。
  • 下の帯「前後で H 原子 4個・O 原子 2個」のとおり、球を数えると左右で同じです。
  • 球は原子を表す模式図で、電極や装置は描いていません。

授業での使い方

分解の前後で原子の種類と数を数え、化学変化で粒子の組み合わせが変わることを考えるときに使います。

水に電流を流して気体を集める実験の結果から、水は何に分かれたのかを問う場面で見せます。展開では、左の H と O の球を数え、右の球の数と比べて、矢印の前後で組み合わせだけが変わったことをたどらせます。まとめでは、水素のほうが酸素より多く集まった結果を、図の水素 2分子・酸素 1分子と結び付け、下の帯で原子の数が同じことを確かめます。

発問の例

  • 分解の前と後で、H の球と O の球は、それぞれ何個ありますか。
  • 水分子2個から、水素分子と酸素分子は、それぞれ何個できますか。
  • 分解の前後で変わったのは、原子の数でしょうか、原子の組み合わせでしょうか。

つまずきやすい点

  • 式の2つの「2」を取り違える生徒がいます。「2 H₂O」の前の2は水分子の個数、「H₂」の小さな2は1分子の H 原子の数です。水分子2個で H が合計4個になる数え方を確かめさせます。
  • 「水が消えて、水素と酸素が新しく生まれた」と考え、原子の数が変わると思う生徒がいます。球の数は左右とも同じで、組み替わっただけです。球に印をつけて追わせます。
  • 図は粒子の関係だけです。水そのものは電気を通しにくいので、実験で電気分解するときは、使う水溶液と条件を教師が確かめ、保護眼鏡をかけて行います。

ほかの学習とのつながり

同じ単元の「原子・分子のモデル」で球と元素記号の対応を、「化学変化をモデルで表す」で係数と原子数の保存を扱います。中3の「身の回りの電池と燃料電池」では、水素と酸素から水ができる反応で電気エネルギーを取り出し、これが水の電気分解の逆であることを扱います。
