原子・分子のモデル(中学校2年理科「化学変化と原子・分子」の図)

横にして見てください。2本の指で拡大できます。

原子・分子のモデル(中学校2年理科「化学変化と原子・分子」の図)

素材について

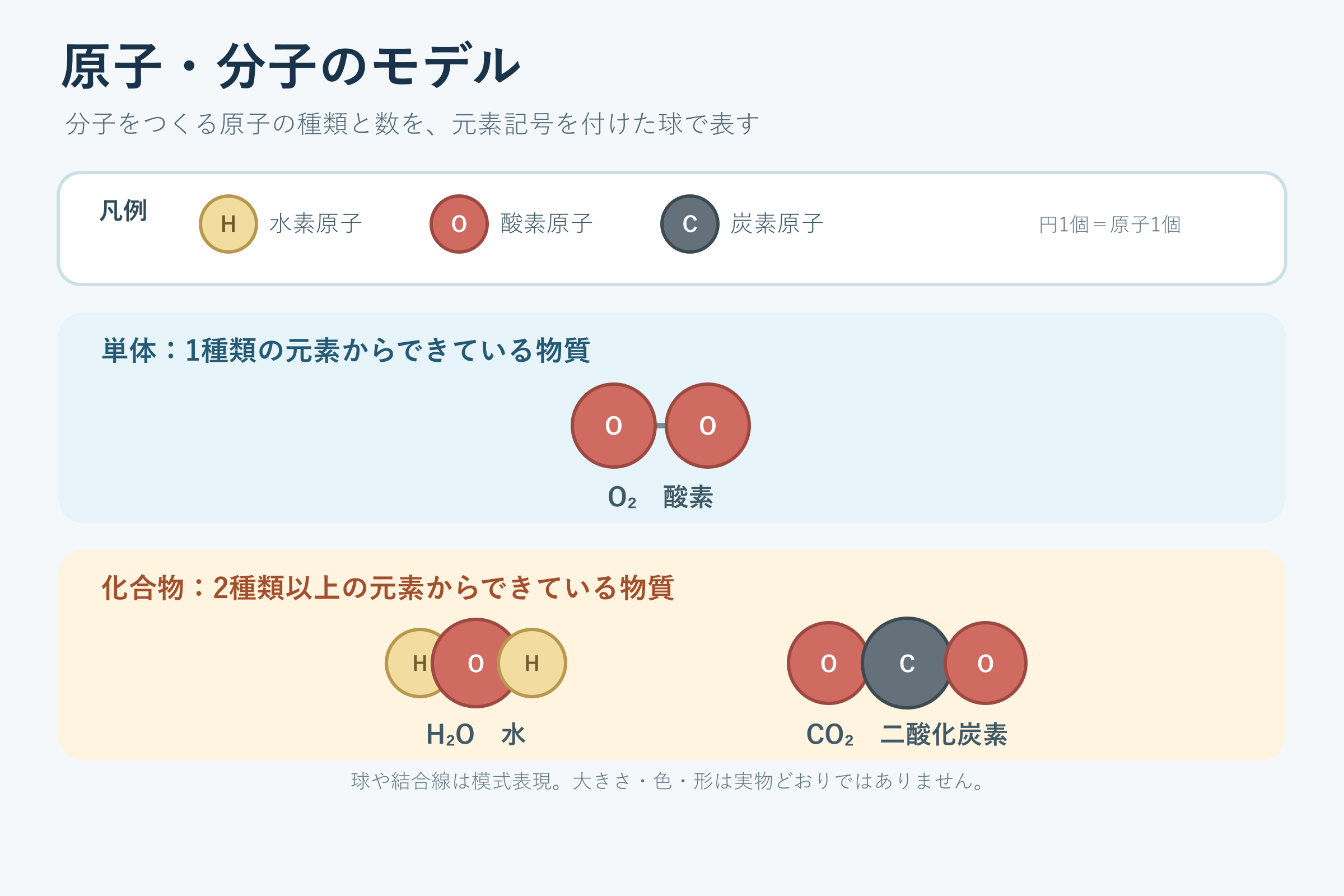

原子を粒子の基本単位とし、同じ種類の原子からなる分子と異なる種類の原子からなる分子を粒子モデルで比べる図です。

中学校2年理科「化学変化と原子・分子」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 上の凡例は、H が水素原子、O が酸素原子、C が炭素原子で、円1個が原子1個です。
  • 「単体:1種類の元素からできている物質」の枠には、O が2個つながった O₂(酸素)があります。
  • 「化合物:2種類以上の元素からできている物質」の枠には、H₂O(水)と CO₂(二酸化炭素)があり、どちらも3個の球です。
  • 化学式の右下の数字が球の数に対応します。O₂ は O 2個、H₂O は H 2個と O 1個です。
  • 球や結合線は模式表現で、大きさ・色・形は実物どおりではありません。

授業での使い方

分子を構成する原子の種類と数を、元素記号と粒子モデルを対応させながら確認するときに使います。

原子から分子へ進む場面で見せます。導入で、原子は物質をつくる粒子の基本単位であることを確かめます。展開では、凡例で球と元素記号を対応させ、O₂・H₂O・CO₂ の球の元素記号と数を指さして化学式と照らし合わせます。単体と化合物は、球の元素記号が1種類か2種類以上かで分けさせます。まとめでは、化学式から原子の種類と数を読む練習をします。

発問の例

  • H₂O は、どの原子の球が何個ずつでできていますか。
  • O₂ は1種類の球だけでできています。単体と化合物のどちらでしょう。
  • CO₂ をつくる原子の種類と数を、元素記号で答えられますか。

つまずきやすい点

  • 「分子は化合物」と思う生徒がいます。O₂ は分子ですが、元素が1種類だけなので単体です。分けるのは、分子かどうかではなく、元素が1種類か2種類以上かです。
  • 化学式の小さな数字は原子の数で、1個のときは書きません。H₂O で O に数字がないのは1個だからです。
  • 球の並び方や形は表示上のものです。H₂O の3個の球はこの図では横一列ですが、「物質の分解」の図では折れ線に描いてあり、どちらも約束にすぎません。

ほかの学習とのつながり

同じ単元の「物質の分解」と「化学変化をモデルで表す」で、同じ球のモデルを使って化学変化を扱います。中1の「純粋な物質と混合物」は物質が1種類か混ざっているかで分けましたが、この図の単体・化合物は、元素の種類で分ける別の見方です。小6の「物が燃えるときの空気」の酸素と二酸化炭素を、O₂・CO₂ の化学式と粒子で表し直せます。
