化学変化をモデルで表す(中学校2年理科「化学変化と原子・分子」の図)

横にして見てください。2本の指で拡大できます。

化学変化をモデルで表す(中学校2年理科「化学変化と原子・分子」の図)

素材について

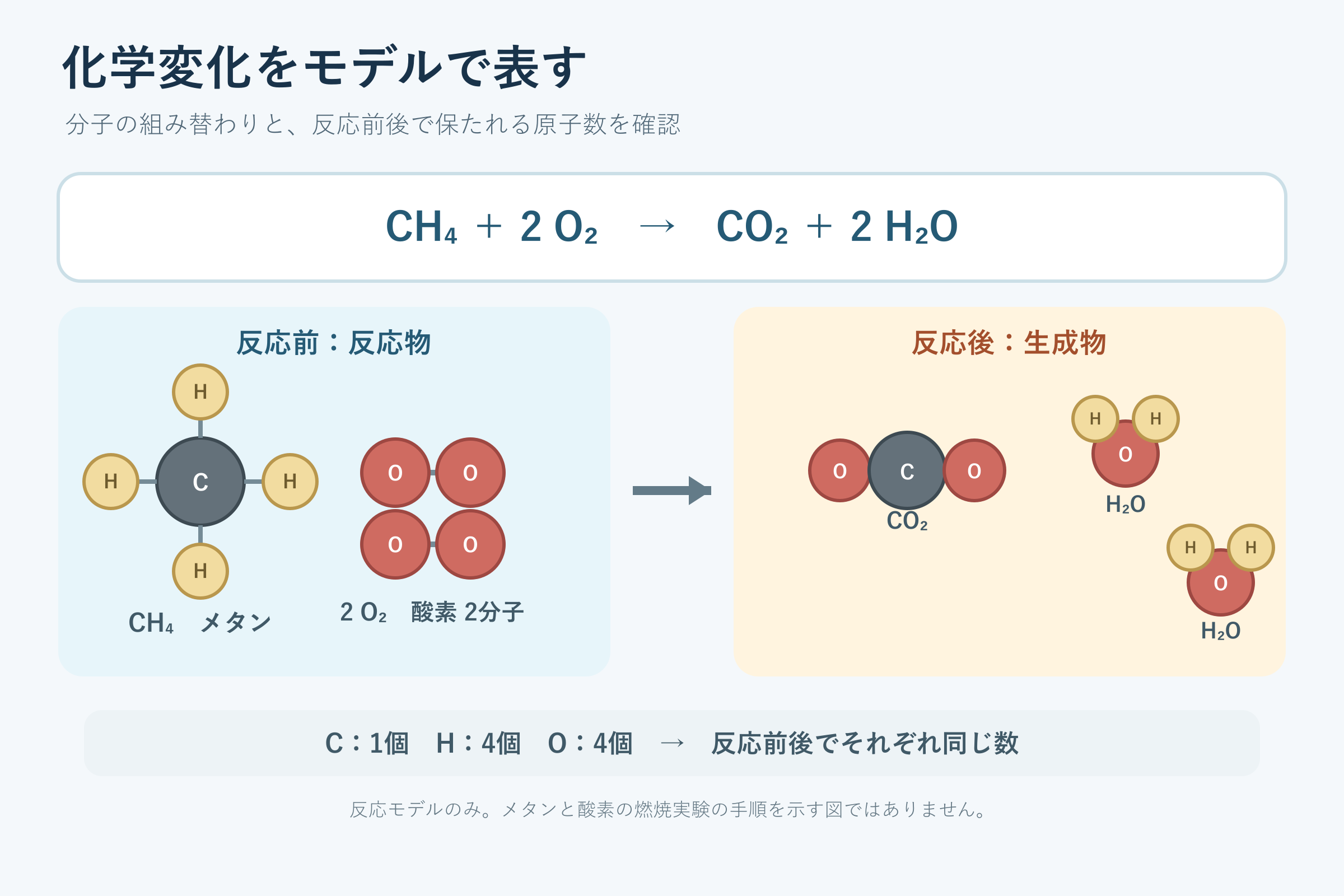

メタンが酸素と反応して二酸化炭素と水ができる変化を分子モデルで示し、原子の種類と数が反応前後で保たれることを示す図です。

中学校2年理科「化学変化と原子・分子」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 上の式「CH₄ + 2 O₂ → CO₂ + 2 H₂O」が、左右の枠の粒子に対応します。
  • 「反応前:反応物」は、メタン CH₄ が1分子(C に H が4個)と、酸素 O₂ が2分子です。
  • 「反応後:生成物」は、CO₂ が1分子と、H₂O が2分子です。
  • 下の枠「C:1個 H:4個 O:4個」が、反応前後で原子の種類ごとの数が同じことを示します。
  • 反応モデルのみで、実験手順を示す図ではありません。生成した水の状態も示していません。

授業での使い方

化学変化を原子の組み替わりとして捉え、反応式の係数と原子数の保存を結び付けるときに使います。

分子モデルで化学変化を表す場面で見せます。導入で、メタンと酸素から二酸化炭素と水ができることを式で確かめます。展開では、反応前の C・H・O の球を数え、反応後の分子を指して、同じ球がどう組み替わったかをたどらせます。式の係数は分子の個数と読ませます。まとめでは、原子の種類と数は変わらず組み合わせが変わる、と言わせます。

発問の例

  • 反応前の O の球は4個です。反応後は、どの分子に何個ずつ入っていますか。
  • 式の係数の2と、O₂ の小さな2は、それぞれ何を表していますか。
  • 反応の前と後で、変わらないものと変わったものは何でしょう。

つまずきやすい点

  • 係数と小さな数字を取り違える生徒がいます。「2 O₂」の2は酸素分子が2個、O₂ の小さな2は1分子に O が2個で、O 原子は 2×2=4個です。
  • 右辺の O を数えるとき、CO₂ の2個だけで H₂O の O を数え忘れる生徒がいます。右は CO₂ の O が2個と、2 H₂O の O が2個で合計4個です。
  • 実験の手順ではありません。メタンと酸素の混合気体は危険を伴うので、燃焼の実験をするときは、教師が条件を確かめてから行います。

ほかの学習とのつながり

同じ単元の「物質の分解」と同じく、球を数えて原子の保存を確かめます。「酸化と還元」や「化学変化と質量保存」では、原子の組み替えをもとに酸素の受け渡しや質量の保存を考えます。小6の「物が燃えるときの空気」で学んだ、物が燃えると酸素が減って二酸化炭素が増えることを、分子の組み替えとして説明し直せます。
