鉄鉱石から鉄を取り出すしくみ(還元)
溶鉱炉の断面と粒子のモデルを結び、炭素が鉄鉱石の酸化鉄から酸素をうばって鉄ができることを示す図です。実験室の酸化銅の還元と同じ形であることも示します。
化学変化と原子・分子SCIENCE MATERIAL

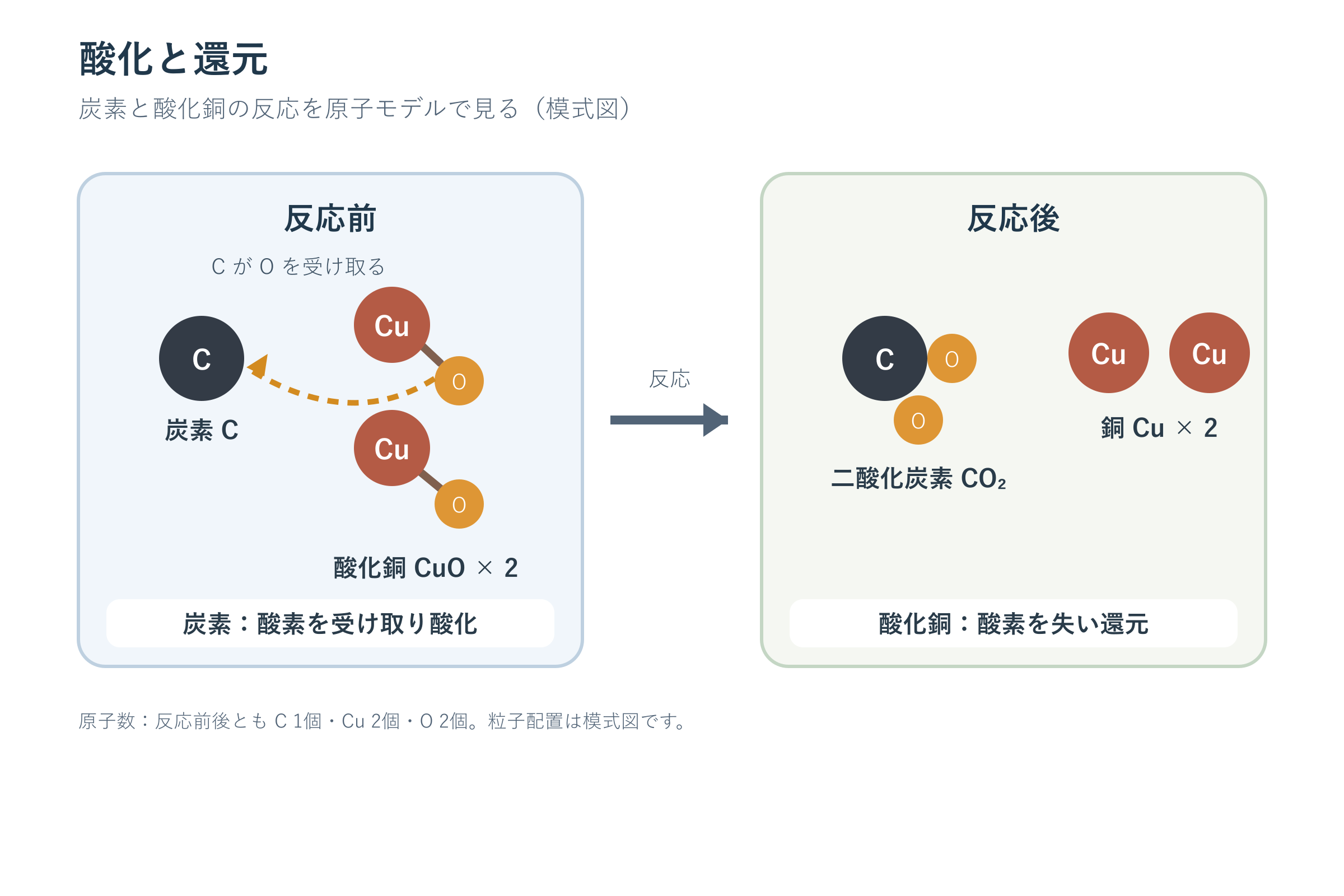

炭素と酸化銅の反応を粒子モデルで示し、酸素を受け取る炭素と酸素を失う酸化銅を比べます。
中学校2年理科「化学変化と原子・分子」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
酸化・還元を酸素の受け渡しとして捉え、原子数が反応前後で保たれることを説明します。
酸化銅から銅を取り出すにはどうすればよいかを問う場面で見せます。展開では、反応前後の C・Cu・O を数え、点線の矢印をたどって酸素の行き先を確かめます。炭素と酸化銅が酸化か還元かを、下の2つの枠の言葉で整理させます。まとめでは、酸素を受け取る側と失う側が同時に起きていることを、自分の言葉で言わせます。
同じ単元の「化学変化をモデルで表す」でも、反応前後で球の数を数えて原子の保存を確かめました。「金属と結びつく酸素の質量」では銅を加熱して酸素と結びつける向きを扱うので、この図は逆に、酸化銅から酸素を取り除く向きです。
