仕事と仕事率(中学校3年理科「運動とエネルギー」の図)

素材について

同じ重さの荷物を同じ高さまで上げる二つの場面を比べ、仕事は同じでも所要時間が異なると仕事率が変わることを示します。

中学校3年理科「運動とエネルギー」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

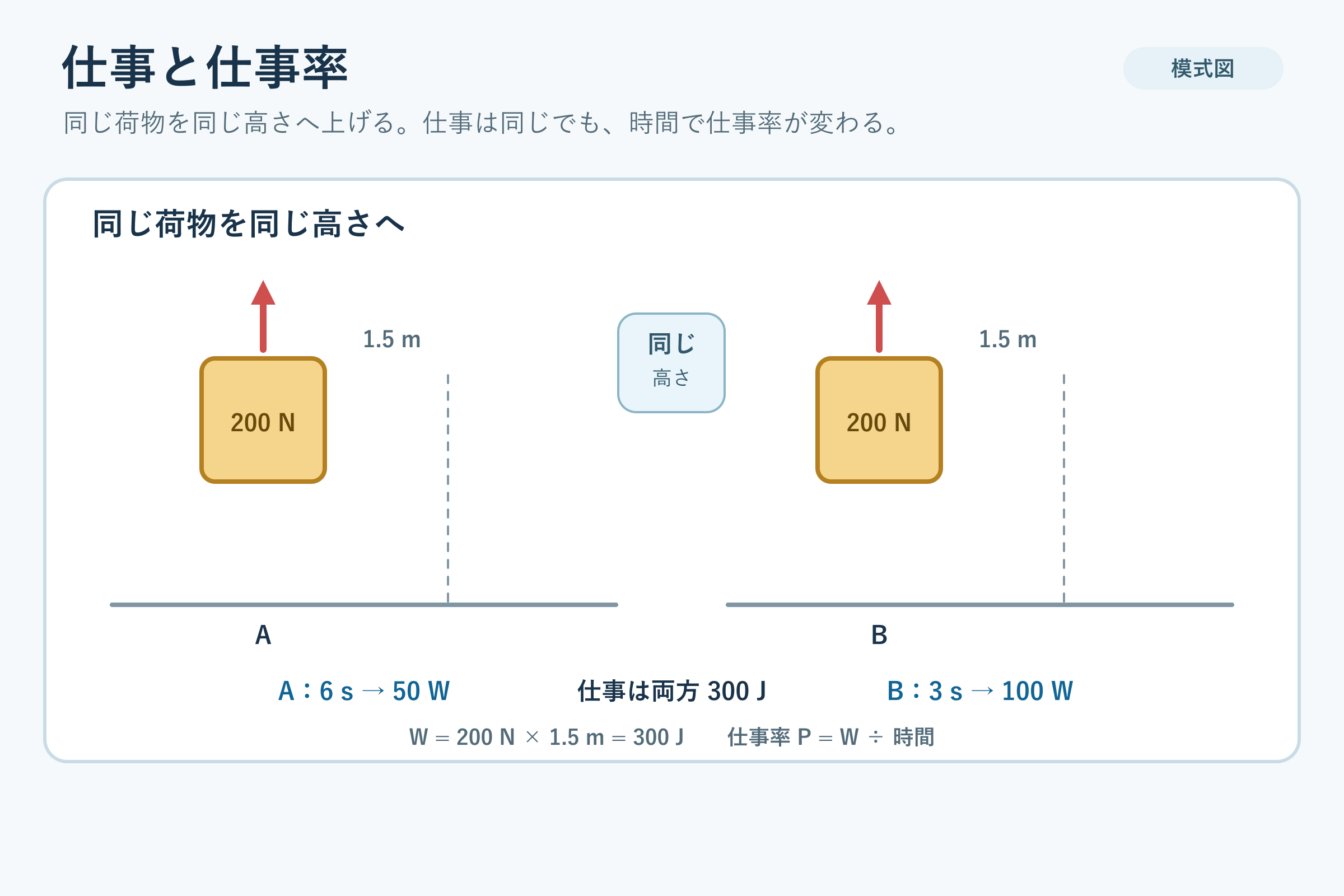

  • 左のAと右のBは、同じ荷物(200 N)を同じ高さ(1.5 m)へ上げる場面です。中央の「同じ 高さ」と、荷物の上の赤い上向きの矢印が、そろえた条件と上げる向きを示します。
  • 下の式「W = 200 N × 1.5 m = 300 J」は、力 × 力の向きに動いた距離で仕事を求める計算です。A・Bとも同じなので「仕事は両方 300 J」と書いてあります。
  • 違うのは時間だけです。「P = W ÷ 時間」で、Aは6 sで50 W、Bは3 sで100 W。時間が半分のBは、仕事率が2倍です。
  • 模式図で、荷物を上げる途中の加速や損失、途中で止まることは扱わない、理想化した計算例です。

授業での使い方

仕事 W=力 N × 力の向きに動いた距離 m と、仕事率 P=仕事 J ÷ 時間 s の違いを確認します。

仕事を学んだあと、仕事率を導入する場面で見せます。導入で、図のAのように6秒かかる場合とBのように3秒でできる場合を示し、どちらが仕事を多くしたかを予想させます。展開では、まず仕事を計算して同じ300 Jだと確かめ、次に時間で割って仕事率を求めさせます。まとめでは、50 W は1秒あたり50 J の仕事、と言い換えさせます。

発問の例

  • AとBでは、仕事の大きさは同じですか、違いますか。式から答えましょう。
  • Bの仕事率が100 Wになるのは、300 Jを何秒で割ったからですか。
  • 同じ荷物を同じ高さへ12秒かけて上げたら、仕事率は何Wになるでしょう。

つまずきやすい点

  • 仕事率が大きいほど仕事も大きいと考える生徒がいます。Bの仕事率はAの2倍ですが、仕事はどちらも300 Jです。仕事率は、同じ仕事を何秒でしたかで決まります。
  • 図の W には2つの意味があります。式「W = 200 N × …」の W は仕事の記号、「50 W」「100 W」の W は仕事率の単位(ワット)です。先に伝えておかないと、式が読めなくなります。

ほかの学習とのつながり

同じ単元の「道具を使った仕事と仕事の原理」では、同じ荷物を同じ高さへ上げるとき、道具を使っても仕事は変わらないことを調べます。この図は時間で、あちらは道具で、同じ仕事を比べる別の見方です。中2の「電力と発熱」の電力も、1秒あたりに使うエネルギーを表し、単位は同じワットです。
