電気が家庭に届くまで(小学校4年社会「人々の健康や生活環境を支える事業」の図)

横にして見てください。2本の指で拡大できます。

電気が家庭に届くまで(小学校4年社会「人々の健康や生活環境を支える事業」の図)

素材について

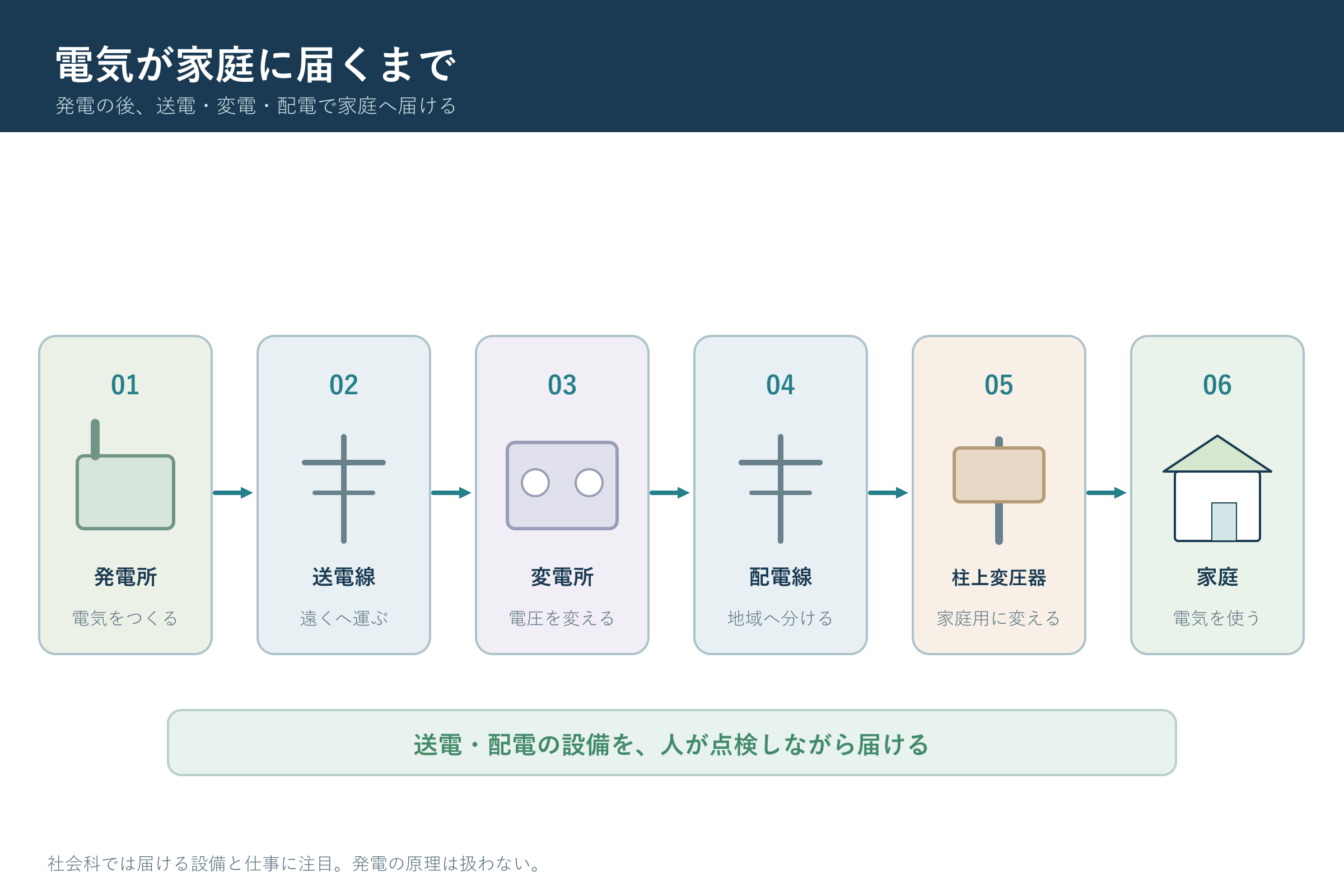

発電所から送電線・変電所・配電線を通って家庭に電気が届く道筋を示す図です。

小学校4年社会「人々の健康や生活環境を支える事業」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 01の発電所から06の家庭まで、6つの枠が矢印で左から右へつながり、各枠に働きが書いてあります。
  • 働きは、発電所が「電気をつくる」、送電線が「遠くへ運ぶ」、変電所が「電圧を変える」、配電線が「地域へ分ける」、柱上変圧器が「家庭用に変える」、家庭が「電気を使う」です。
  • 02の送電線と04の配電線は、柱に線をかけた同じような絵ですが、働きのことばがちがいます。変電所(03)と柱上変圧器(05)には、どちらも「変える」とあります。
  • 下の帯「送電・配電の設備を、人が点検しながら届ける」は、設備を使い続けるための人の仕事を表しています。

授業での使い方

電気を遠くへ運び家庭へ届ける施設と人の仕事を説明する際に使います。

導入で、コンセントの電気はどこから来るのかを問い、予想を出させます。展開では、番号をたどって、各設備が「運ぶ」「変える」「分ける」のどれをしているかを整理します。学校の周りで電柱や柱の上の設備を探し、図のどれに当たるかを考えます。まとめでは、下の帯をもとに、電気を届け続ける人の仕事を考えます。

発問の例

  • 発電所でつくった電気は、どんな順に家に届くのかな。
  • 送電線と配電線は、どこがちがうのかな。
  • 人がてんけんしながら届けているのは、どうしてだろう。

つまずきやすい点

  • この図は、届ける設備と仕事に絞った単純な一例です。発電のしくみや電圧の数値は描いていません。実際の送配電はもっと複雑なので、くわしいことは理科や副読本で補います。
  • 電柱や変圧器を探すときは、設備にさわらず、近づきすぎないことを伝えます。道路では車に気を付け、歩道から見るよう指導します。

ほかの学習とのつながり

同じ単元の「水道水が届くまで」の下の帯には「水を安全に届ける仕事がつながっている」とあります。この図の下の帯「送電・配電の設備を、人が点検しながら届ける」と並べると、届ける事業には、施設とともに、それを動かす人の仕事があると気付けます。6年理科「発電・蓄電・電気の利用」では、手回し発電機で電気をつくり、ためて、使う流れを学びます。この図は、そのあとに電気が家庭へ届く道筋を扱います。
