県内の伝統や文化,先人の働きSOCIAL STUDIES MATERIAL

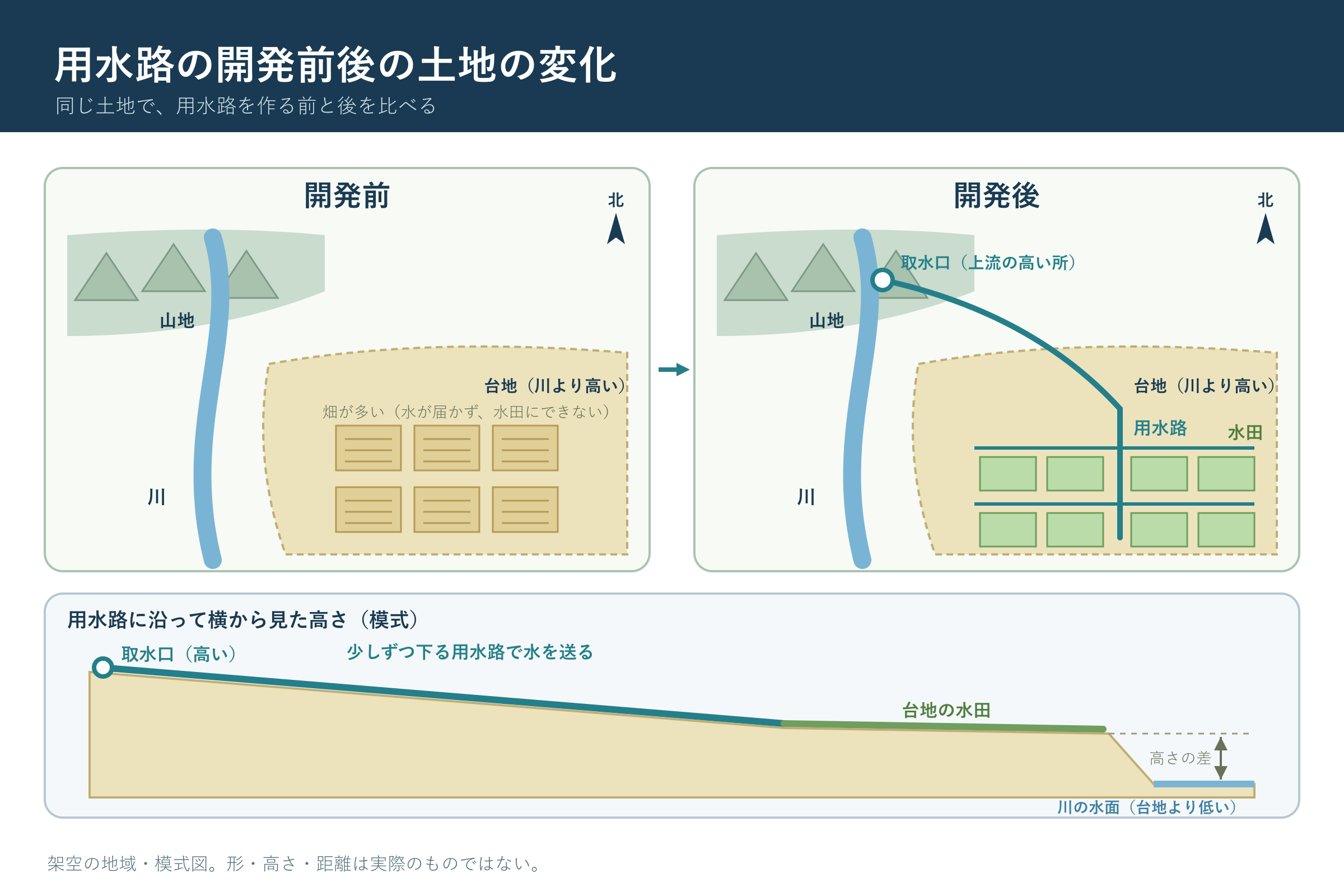

架空の地域で、川より高い台地に、上流の高い所の取水口から少しずつ下る用水路で水を引いた前後を比べる図です。上から見た図と、用水路に沿って横から見た高さの模式を組み合わせています。
小学校4年社会「県内の伝統や文化,先人の働き」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
先人が用水路を作った理由と工夫(取水口の位置、水路の傾き)と、台地の土地利用の変化を説明する際に使います。
導入で、開発前後の2枚を見せ、同じ土地なのに何がちがうかを問います。展開では、畑から水田に変わったことを確かめたうえで、川より高い台地へどうやって水を引いたのかを、下の高さの図で考えます。取水口の位置と水路の傾きを、指でたどって確かめます。まとめでは、自分の県の用水路などを調べ、先人の工夫を見つけます。
4年理科「雨水が流れる地面」では、傾いた地面を水が高い所から低い所へ流れることを学びます。この図の用水路は、その性質を生かした例です。5年「米づくりの1年」では、水田での米づくりを作業の時期から学びます。同じ単元の「1年の年中行事と人々の願い」とあわせると、先人が土地や暮らしを受け継いできた様子が見えてきます。
