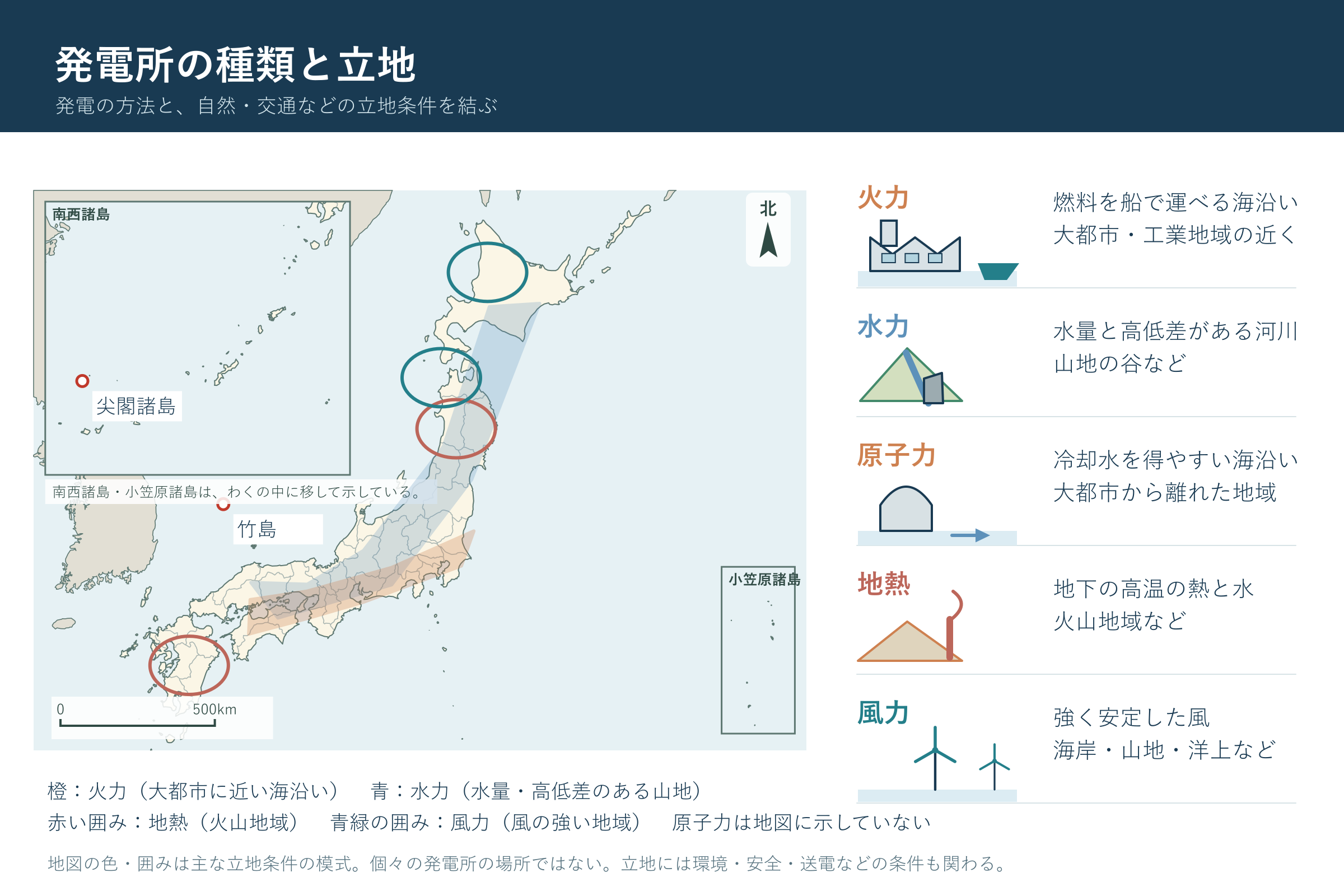

発電所の種類と立地(中学校地理「日本の地域的特色と地域区分」の図)

横にして見てください。2本の指で拡大できます。

発電所の種類と立地(中学校地理「日本の地域的特色と地域区分」の図)

素材について

火力・原子力・水力・地熱・風力発電について、日本列島の模式地図上に示した主な立地条件と、各方式に必要な自然・交通条件を比べます。

中学校地理「日本の地域的特色と地域区分」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 右の列に、火力・水力・原子力・地熱・風力の5方式が並び、それぞれの立地の条件が書かれています。
  • 火力は「燃料を船で運べる海沿い」と「大都市・工業地域の近く」、原子力は「冷却水を得やすい海沿い」と「大都市から離れた地域」と、条件が二つずつ示されています。
  • 地図の凡例では、橙が火力、青が水力、赤い囲みが地熱、青緑の囲みが風力です。原子力は地図に示していません。
  • 地図の色や囲みは主な立地条件の模式で、個々の発電所の場所ではありません。

授業での使い方

発電方式ごとに必要な自然条件や設備条件を比べ、地域の特色と結び付けて説明する際に使います。

導入で、家庭に届く電気はどこで作られているのかを問います。展開では、右の5方式を一つずつ読み、海沿い・河川と高低差・火山地域・風といった条件を、地図の凡例と結び付けて、どこに立地しやすいかを話し合います。まとめでは、火力と原子力が同じ海沿いでも、燃料を運ぶことと冷却水という別の理由があることを比べます。

発問の例

  • 火力発電と原子力発電が海沿いに立地しやすいのは、それぞれどんな理由でしょう。
  • 水力発電で、水量と高低差が条件になるのはなぜでしょう。
  • 地図の橙の部分の中なら、どこにでも火力発電所があると読んでよいでしょうか。

つまずきやすい点

  • 地図の色や囲みを、発電所の実際の分布と読む生徒がいます。注記に「個々の発電所の場所ではない」とあり、立地には環境・安全・送電などの条件も関わることを確かめます。
  • 地図に原子力が出てこないことを、立地の条件がないことと読まないよう、右の列の条件と合わせて読ませます。
  • この図は立地の条件を比べるもので、発電方式のよしあしを決める話し合いにはしません。

ほかの学習とのつながり

小4の「電気が家庭に届くまで」で学んだ発電所から家庭への道筋の、出発点にあたる発電所の立地を扱います。理科の「発電方法とエネルギーの変換」と合わせると、方式ごとのエネルギーの変換と立地の条件を結び付けられます。「九州地方:火山と共に生きる暮らし」の地熱発電も、この図の「火山地域など」と重ねて確かめられます。
