空気の温度と体積(小学校4年理科「金属,水,空気と温度」の図)

横にして見てください。2本の指で拡大できます。

空気の温度と体積(小学校4年理科「金属,水,空気と温度」の図)

素材について

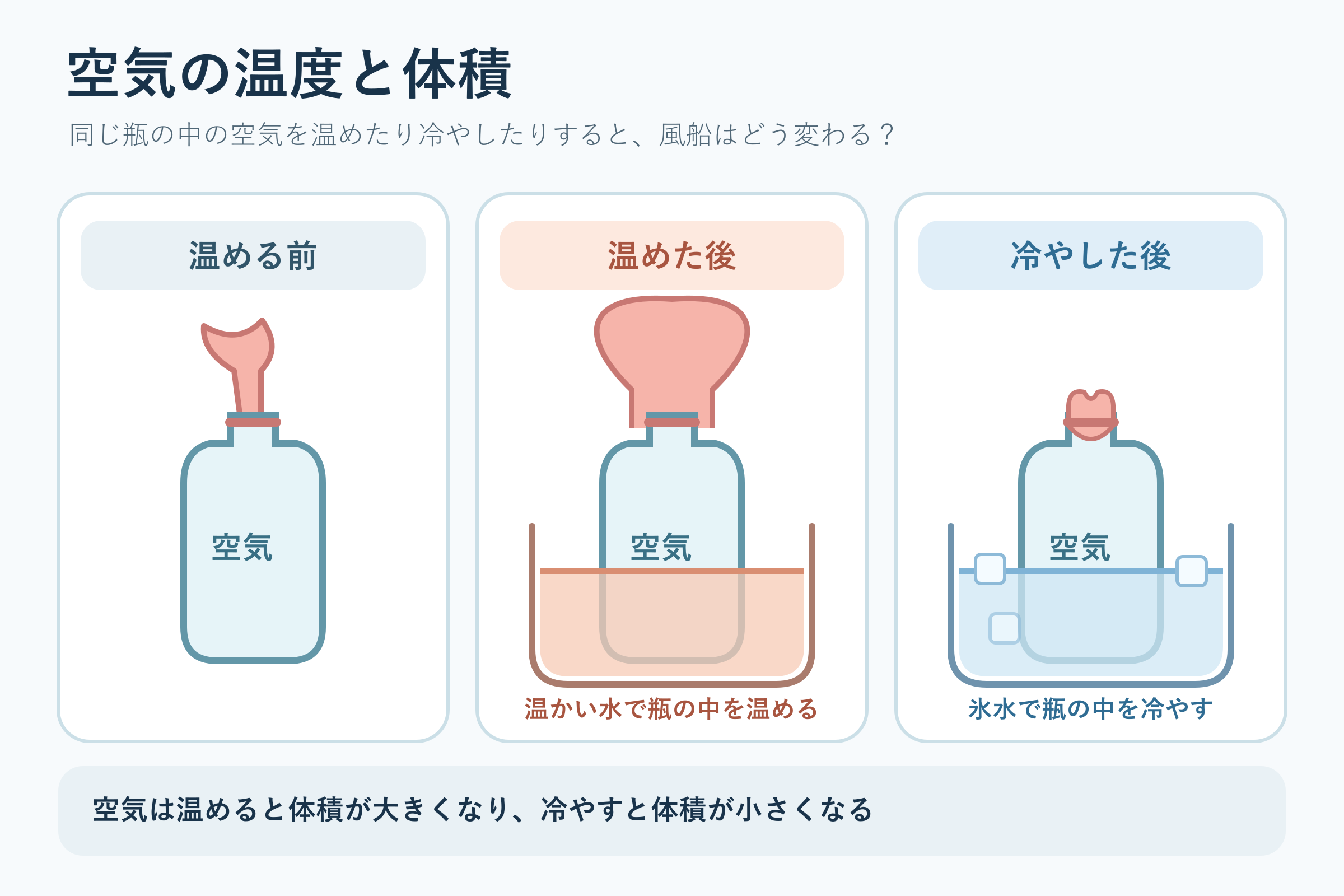

瓶に付けた風船を用いて、瓶の中の空気を温める前・温めた後・冷やした後の体積の違い(温めるとふくらみ、冷やすとしぼむ)を示す模式図です。

小学校4年理科「金属,水,空気と温度」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左から「温める前」「温めた後」「冷やした後」の順に、同じ瓶と風船を3回描いています。違うのは瓶の中の空気の温度です。
  • 風船は、温めた後は大きくふくらみ、冷やした後は温める前より小さくなって、口のあたりが瓶の中へ少しへこんでいます。
  • 「温かい水で瓶の中を温める」「氷水で瓶の中を冷やす」と、水を入れた容器に瓶を入れて温度を変えます。火を直接使わない方法です。
  • 「空気」の文字は瓶の中の空気を指します。風船の変化は、この空気の体積の変化として読みます。
  • 体積の変化の量や温度は実測値ではなく、模式的に描いています。

授業での使い方

同じ瓶を温かい水で温める実験で、風船の変化と空気の体積の関係を考える際に使います。

導入で、「空気の温度が変わると、体積は変わるのかな」と問い、風船がどうなるかを予想させます。展開では、実験で見た風船の様子を、3コマの図に重ねて確かめます。「温める前」を基準に、温めたとき・冷やしたときの風船を比べさせます。まとめでは、空気の体積と温度の関係を、下の一文と同じ形で自分のことばにさせます。

発問の例

  • 温めると、風船はどうなるかな。
  • 冷やすと、風船はどうなるかな。
  • 風船が大きくなったのは、びんの中の空気がどうなったからかな。

つまずきやすい点

  • 温めたときだけに目が向き、冷やすと小さくなることを見落とすことがあります。右の「冷やした後」で、温める前より小さくなっていることまで確かめます。
  • 瓶の口は風船でふさがれていて、空気は出入りしません。同じ空気の体積が変わったことを、口の部分を指して確かめます。
  • 図に温かい水の温度は書いていません。実験では、やけどをしない温度の水を用意します。

ほかの学習とのつながり

同じ単元の「金属の温度と体積」では、金属を温めたときの体積の変化を調べます。「空気・水・金属の体積の変わり方くらべ」では、空気・水・金属の変わり方の大きさを比べ、空気の変化が大きいことを確かめます。中1の「状態変化と質量・体積」では、物質の状態変化と体積の関係へ広がります。
