凸レンズと像(中学校1年理科「身近な物理現象」の図)

横にして見てください。2本の指で拡大できます。

凸レンズと像(中学校1年理科「身近な物理現象」の図)

素材について

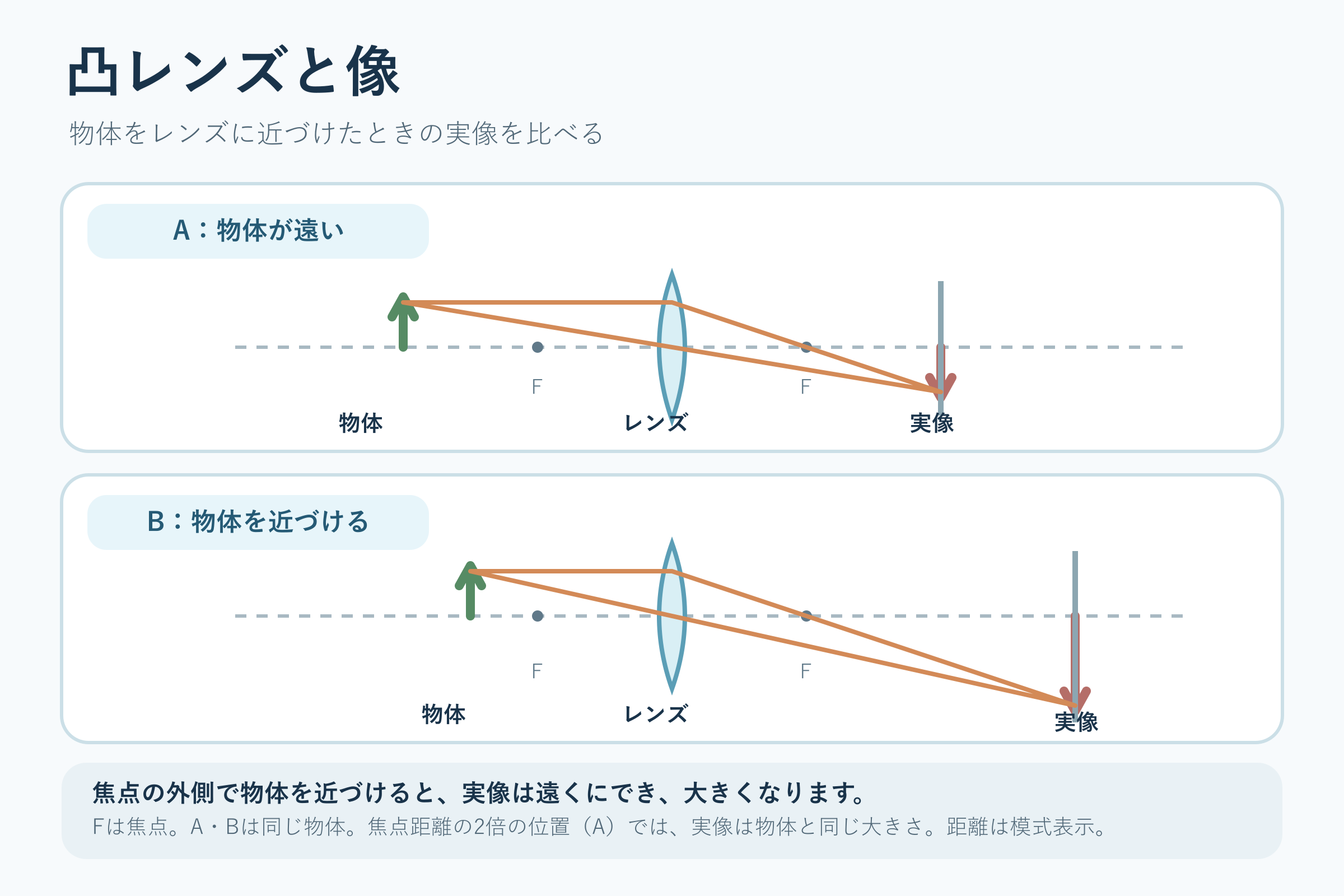

物体を凸レンズに近づけた二つの例で、スクリーンにできる実像の位置と大きさを比べる光路図です。

中学校1年理科「身近な物理現象」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 上のA「物体が遠い」と下のB「物体を近づける」は同じ物体で、レンズと左右の「F」(焦点)の位置も同じです。違うのは物体の位置だけです。
  • 各図の2本の線は、物体の先から横の破線に平行に進んでレンズで曲がり右のFを通る線と、レンズの中心をまっすぐ通る線です。2本が交わる所に実像ができます。
  • 実像は物体と上下が逆向きです。Aでは物体と同じ大きさで、Bではレンズから遠い位置にできて大きくなります。
  • 注記のとおり、Aの物体は焦点距離の2倍の位置にあり、Bの物体はそれよりレンズに近い、焦点の外側の位置にあります。
  • 距離は模式表示で、描いているのは代表的な2本の光線だけです。

授業での使い方

物体が焦点の外側にあるとき、物体の位置と実像の位置・大きさの関係を考えるときに使います。

導入で、凸レンズを通した光をスクリーンに映す実験を行い、物体の位置を変えると像の大きさと位置が変わることに気づかせます。展開では、結果を表にまとめたうえで、AとBの図に2本の線を引き直し、像のできる位置と大きさを作図で確かめます。まとめでは、物体を近づけたときの像の変化を、2本の線の交点の動きで説明させます。

発問の例

  • Aの実像は、物体と比べて、大きさと向きがどうなっていますか。
  • 物体をAの位置からBの位置へ近づけると、実像の位置と大きさはどうなるでしょう。
  • 作図で、物体の先から出る2本の線は、どこで交わっていますか。

つまずきやすい点

  • 物体を近づけると像も近づいて小さくなると考える生徒がいます。図では、Bのほうが像はレンズから遠くにでき、大きくなっています。
  • この図は物体が焦点の外側にある場合だけです。焦点の内側に置くとスクリーンに像は映らず、虚像が見えるので、別に扱います。

ほかの学習とのつながり

同じ単元の「光の屈折」で学ぶ、光が境界で曲がる性質が、レンズで光が集まるしくみの土台になります。小3の「光を集めると明るさが変わる」は、鏡で光を集める学習でした。中2の「感覚器官(目と耳)のつくり」では、目のレンズと網膜のつくりを学びます。
