電磁誘導(中学校2年理科「電流とその利用」の図)

横にして見てください。2本の指で拡大できます。

電磁誘導(中学校2年理科「電流とその利用」の図)

素材について

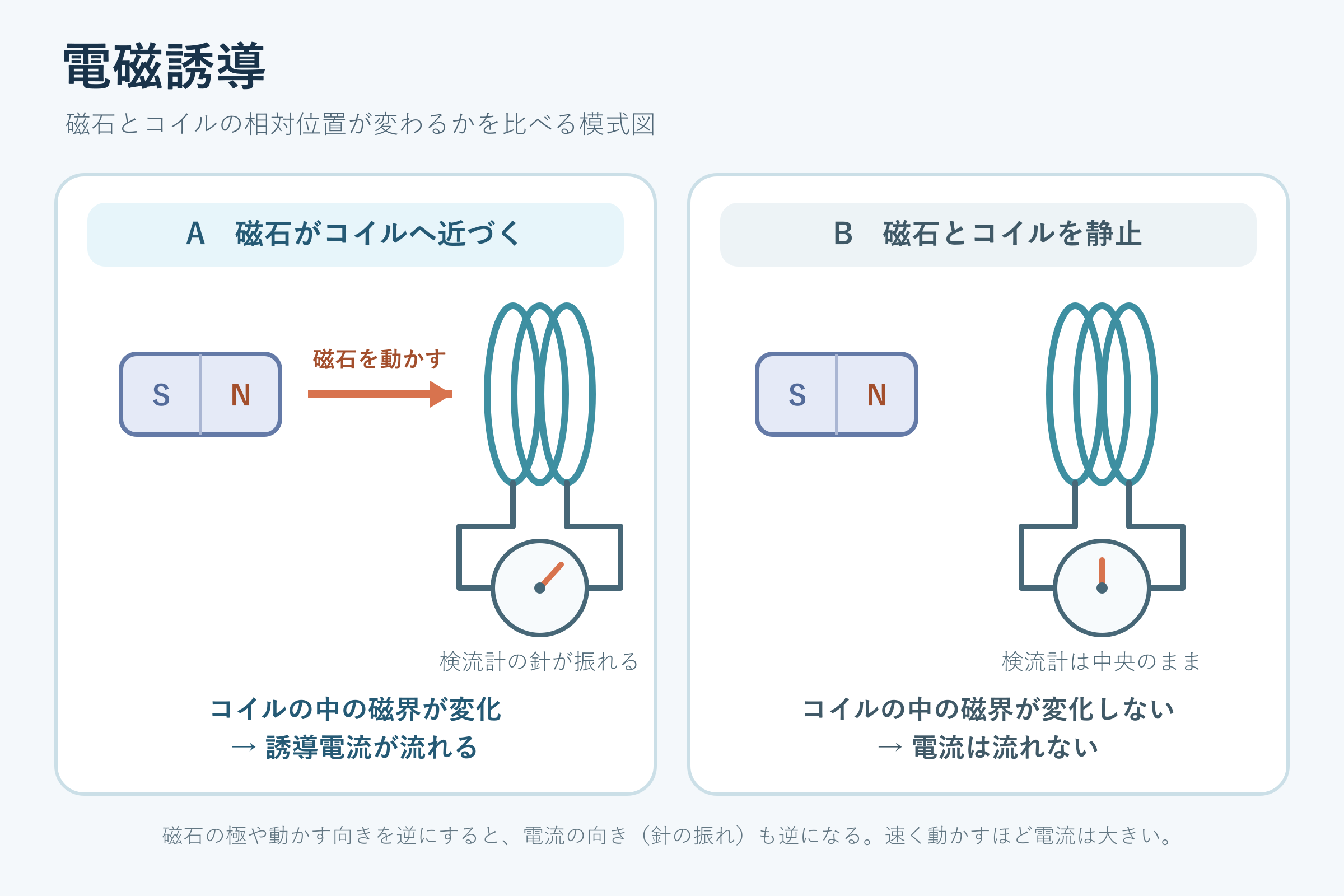

磁石とコイルに相対運動がある場合と、磁石・コイルを静止させる場合を比べ、コイルの中の磁界の変化と誘導電流の関係を示す図です。コイルの両端は検流計につないであります。

中学校2年理科「電流とその利用」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左のAは磁石(左が S、右が N)がコイルへ近づく場面で、右のBは磁石もコイルも静止した場面です。
  • どちらもコイルの両端が導線で検流計につながり、回路に電池はありません。
  • Aは検流計の針が振れ、コイルの中の磁界が変化して誘導電流が流れると書いてあります。Bは針が中央のままで、磁界が変化せず電流は流れません。
  • 下の注記は、磁石の極や動かす向きを逆にすると電流の向き(針の振れ)も逆になり、速く動かすほど電流が大きいことを示します。
  • 模式図で、電流の向きの矢印や数値は描いていません。

授業での使い方

磁石を動かす実験や、動かさずに磁界を変える場合を考えるときに使います。

磁石をコイルに出し入れして検流計を見る実験のあと、結果を整理する場面で見せます。導入では、この回路に電池がないことに注目させ、それでも電流が流れる場面を探させます。展開では、AとBを見比べて、違いは磁石が動くかどうかだと言葉にさせ、コイルの中の磁界の変化と結び付けます。まとめでは、下の注記から、極や動かす向きを変えたときの針の振れを予想させます。

発問の例

  • この回路には電池がありません。それでも検流計の針が振れるのは、どんなときですか。
  • AとBは同じ磁石とコイルなのに結果が違います。何が違うからでしょう。
  • 磁石の N 極と S 極を入れかえて近づけると、針の振れはどうなりますか。

つまずきやすい点

  • 「磁石があるから電流が流れる」と考える生徒がいます。条件は磁石の有無ではなく、コイルの中の磁界が変化することです。Bのように静止していれば針は中央のままで、動かす手を止めると針が戻ることも実験で確かめさせます。
  • Aは近づける場面だけです。遠ざけるときも針は振れ、向きは逆になります。磁石でなくコイルを動かしても、位置関係が変われば同じです。
  • 巻き数や磁石の強さは図では扱いません。「速く動かすほど電流は大きい」も、ほかの条件を同じにしたときの話です。

ほかの学習とのつながり

同じ単元の「電流がつくる磁界」は電流が磁界をつくる学習で、この図は逆に、磁界の変化が電流をつくる場合です。続けて見せると関係が整理できます。小6の「発電・蓄電・電気の利用」で手回し発電機を回して電気をつくった体験を、磁石とコイルのしくみに結び付けられます。
