生物の体のつくりと働きSCIENCE MATERIAL

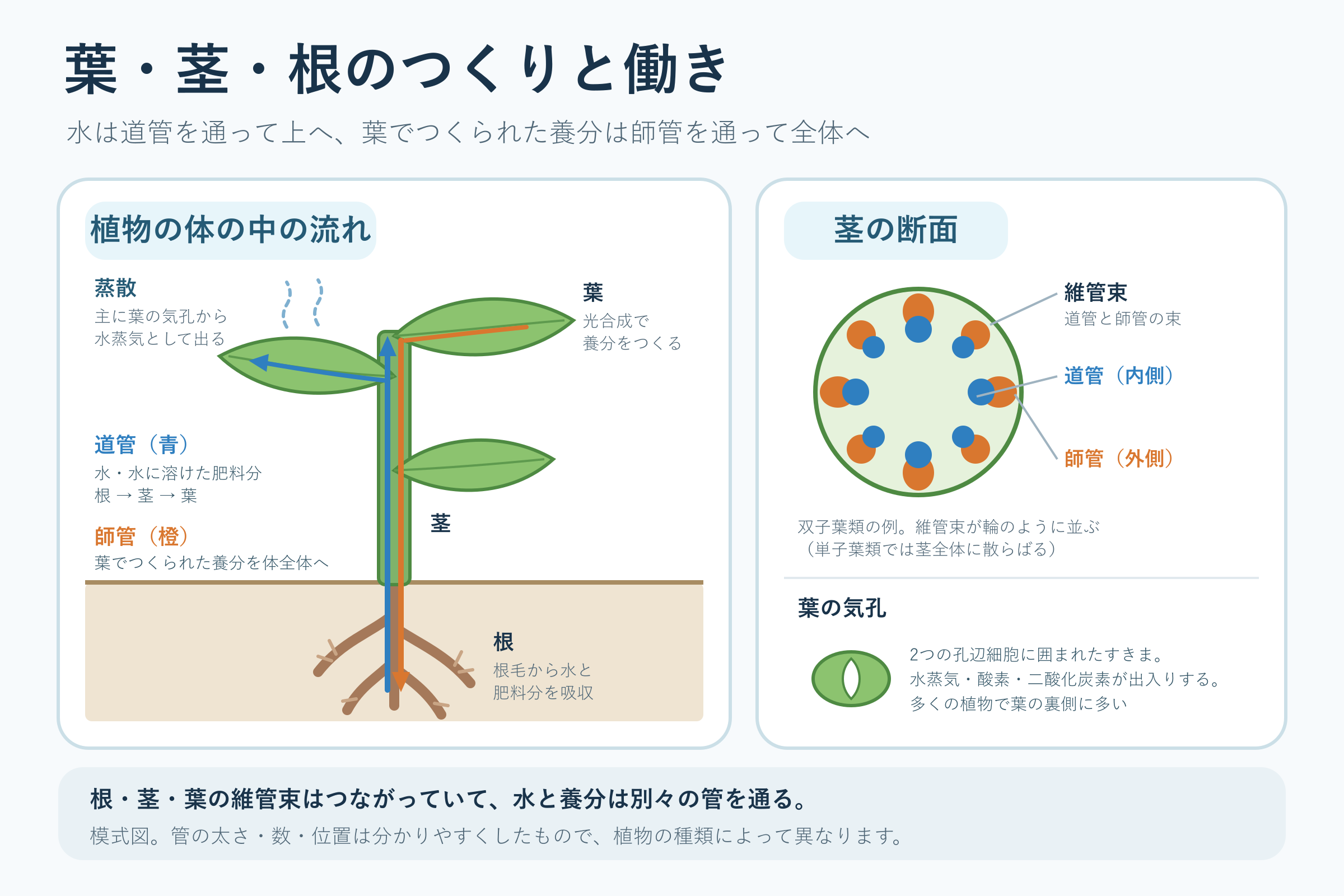

根から吸収した水が道管を通って葉へ運ばれて蒸散し、葉でつくられた養分が師管を通ることを、茎の断面の維管束と気孔とともに示す図です。
中学校2年理科「生物の体のつくりと働き」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
植物内の物質移動を、通る組織と移動方向に結びつけます。
導入で、根から取り入れた水がどこを通り、どこから出ていくのかを問います。展開では、茎の断面の観察結果を右上の図と照らして道管と師管の位置を確かめ、左の青と橙の矢印を運ぶ物と向きで言葉にさせます。まとめでは、水と養分が別々の管を通ることを根・茎・葉の順に説明させます。
同じ単元の「葉の光合成と呼吸」で、葉の細胞の葉緑体で養分がつくられ、気孔から気体が出入りすることを学ぶと、図の「葉」の働きが詳しくなります。小6の「植物の水の通り道」の続きに、道管・師管の名前と養分の道を加えます。
