BTB液とオオカナダモで光合成を確かめる対照実験
緑色にしたBTB液とオオカナダモを入れた試験管の、オオカナダモの有無と光の有無を変えた3本の結果(青・緑のまま・黄)から、ちがいが1つだけの2本を比べて光合成を確かめる対照実験の考え方を示す図です。
生物の体のつくりと働きSCIENCE MATERIAL

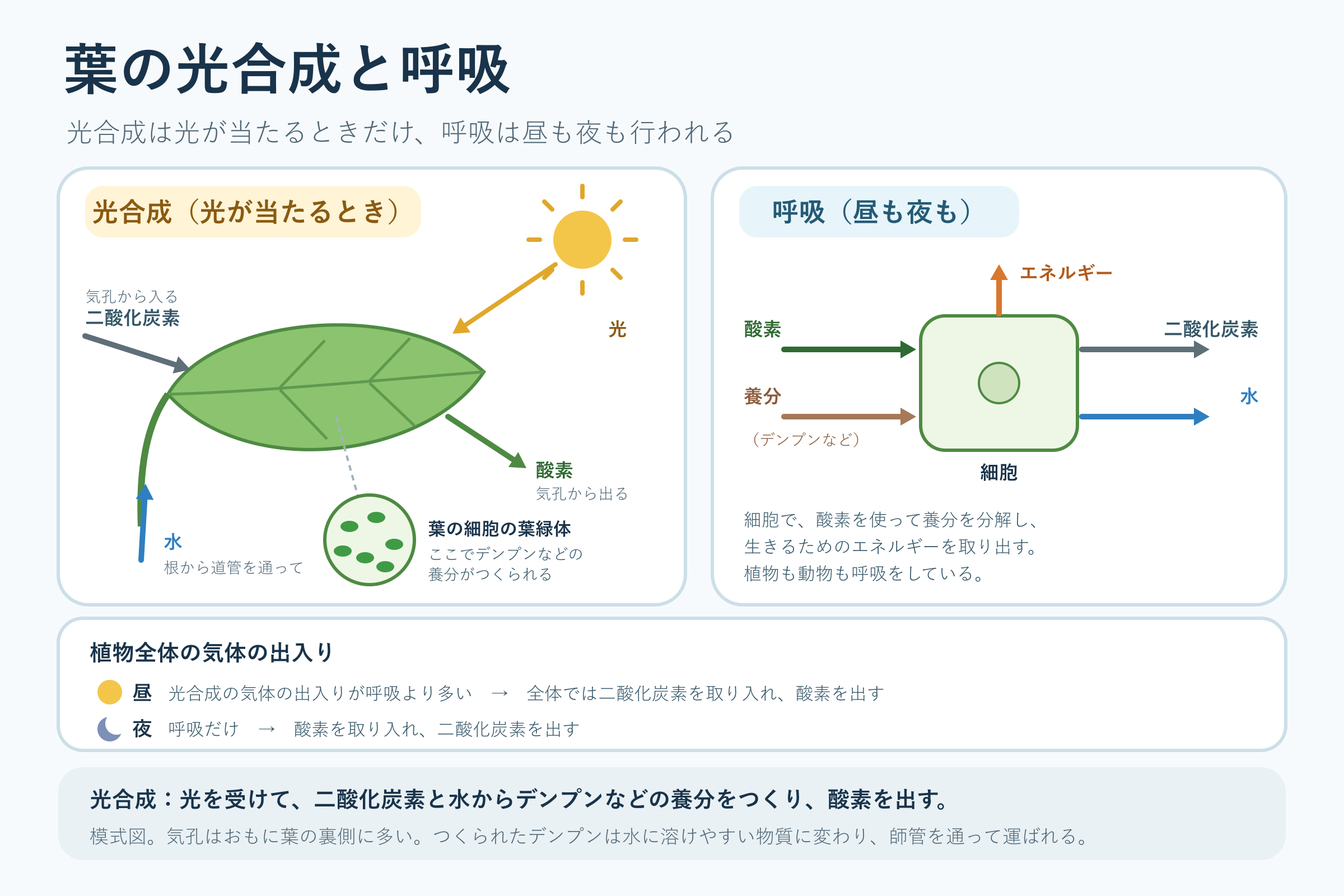

葉の細胞の葉緑体で行われる光合成と、昼も夜も行われる呼吸の物質の出入り、昼と夜の植物全体の気体の出入りを示す図です。
中学校2年理科「生物の体のつくりと働き」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
二つの反応の材料・生成物と光の条件を比較します。
導入で、植物も呼吸をしているかを問い、昼と夜で出し入れする気体が同じかを予想させます。展開では、左右の矢印を材料・生成物・光の条件の表にまとめ、下の帯の昼と夜の行と見比べます。まとめでは、光合成は光が当たるときだけ、呼吸は昼も夜も行われることを気体の言葉で説明させます。
同じ単元の「葉・茎・根のつくりと働き」で気孔と道管を押さえておくと、この図の気体と水の道すじが結び付きます。「血液循環」で全身の細胞に酸素や養分が渡されることを学ぶと、動物の細胞の呼吸ともつながります。中3の「炭素の循環と温室効果」では、光合成と呼吸を通した炭素のめぐりへ進みます。
